Revue technique Renault Megane: Navigation "bas de gamme"
|
Outillage spécialisé indispensable |
|
| Ms. 1544 | Outil de dépose autoradio- Carminat Becker |
DÉPOSE
- Débrancher la batterie.

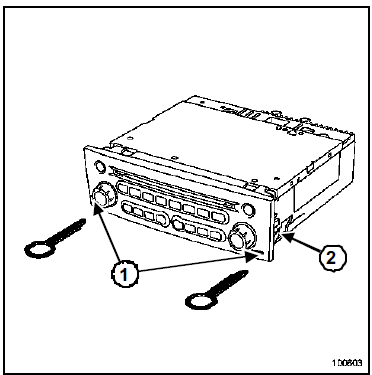

- Insérer l'outil (Ms. 1544) dans les deux orifices (1).
- Tirer sur les deux outils dans l'axe de la radionavigation.
| ATTENTION Le câble d'antenne est très fragile. Ne pas le pincer, ni le couder. |
- Débrancher les connecteurs.
- Déposer l'outil en appuyant sur les verrous (2).
REPOSE
- Mettre en place tous les connecteurs.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Batterie). |
- Entrer le code de protection.
| ATTENTION Si la radionavigation est connectée à un changeur de disques compacts en façade, il faut impérativement entrer le code de protection de l'ancienne radionavigation lorsque l'afficheur indique " CD CODE "(Chapitre Radio, Sécurité Radio, page 86A-3). |
- Effectuer le paramétrage de la radionavigation.
- Insérer le cédérom.
- Attendre la localisation du système (calibrage).
- Procéder au réglage de l'heure.
Navigation "bas de gamme" :
Autodiagnostic
I - AUTODIAGNOSTIC DU SYSTÈME AUDIO :
Appuyer simultanément sur " i " et " audio ".
1 - Connect :
✍V-CAN (liaison multipléxée véhicule) : " 0 " ( ...
Navigation "bas de gamme" :
Branchements
Connecteur 1
Connecteur 2
Connecteur 5
Connecteur 3 : Raccord spécifique pour changeur de
disques compacts.
Connecteur 4 : Raccord antenne GPS. ...
D'autres materiaux:
Commande externe des
vitesses
JH3 ou JR5 ou ND0
Couples de serragem
vis de fixation du boîtier
de commande
2,1 daN.m
vis du cache batterie
0,4 daN.m
DÉPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Dé ...
Contacteurs de lève-vitres
avant sur porte conducteur :
Branchement
I - LÈVE-VITRE ÉLECTRIQUE CONDUCTEUR ET
PASSAGER SUR PORTE CONDUCTEUR
DIRECTION A DROITE ou DIRECTION A GAUCHE
Fonctionnement :
Contrôle de la résistance à l'aide d'un ohmmètre.
La valeur lue doit être proche de 0 Ω lors du contact e ...
Arbre de localisation de pannes
ALP 1
Absence de communication avec le calculateur d'ABS
CONSIGNES
Sans.
S'assurer que l'outil de diagnostic n'est pas la cause du défaut en
essayant de communiquer avec un
calculateur sur un autre véhicule. Si l'outil n'est pas en cause et que
le di ...
