Revue technique Renault Megane: Navigation "bas de gamme" : Branchements

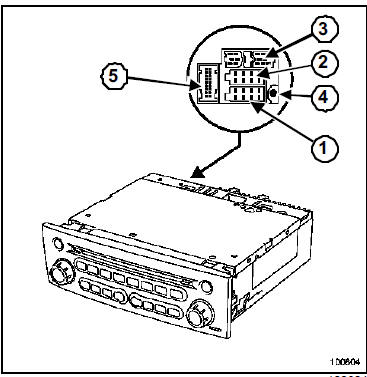

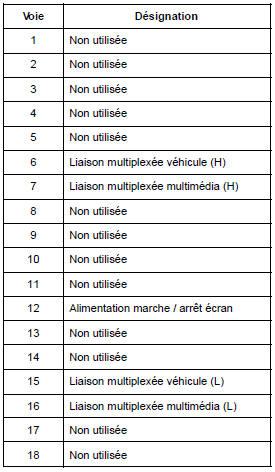

Connecteur 1
Connecteur 2
Connecteur 5
Connecteur 3 : Raccord spécifique pour changeur de disques compacts.
Connecteur 4 : Raccord antenne GPS.
Navigation "bas de gamme"
Outillage spécialisé indispensable
Ms. 1544
Outil de dépose autoradio-
Carminat Becker
DÉPOSE
Débrancher la batterie.
...
Navigation "bas de gamme" :
Code de protection
PROTECTION PAR CODE
Deux composants du système sont protégés par un
code :
Un premier code de protection à quatre chiffres est lié
à la radionav ...
D'autres materiaux:
Boîte de vitesses mécanique :
Dépose - Repose
F4R ou F9Q
Outillage spécialisé indispensable
Rou. 604-01
Immobilisateur de
moyeux
Tav. 476
Extracteur de rotule
Mot. 1453
Support d'ancrage
moteur à réglages
multiples, avec sangles
de maintien
...
Circuit d'alimentation en
essence
F4R ou K4J ou K4M
Schema fonctionnel du circuit d'alimentation en ess
Le circuit d'alimentation de carburant est sans retour.
La pression d'alimentation ne varie pas en fonction de
la charge du moteur.
Le circuit est composé :
d'une rampe (1) sans raccord de canalisatio ...
Arbre de localisation de pannes
ALP 1
Pas de communication avec le tableau de bord.
Le tableau de bord ne s'allume pas
Faire un test du réseau multiplexé.
Vérifier le branchement du tableau de bord.
Le + batterie en voie 30.
La masse en voie 15.
APRES
REP ...
