Revue technique Renault Megane: Garniture d'aile arrière

COUPLE DE SERRAGE (en N.m)

Vis de fixation du rail de ceinture 21

DEPOSE

IMPORTANT : Pour un véhicule équipé d'airbags latéraux arrière, avant de commencer la dépose de la garniture d'aile arrière, verrouiller impérativement le calculateur d'airbag à l'aide de l'outil de diagnostic (voir chapitre 88C).

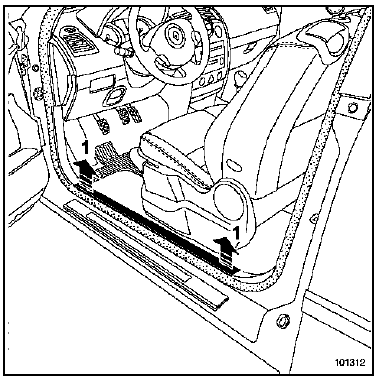

Déclipper la garniture de bas de marche avant (1).

Déclipper la garniture de bas de marche avant (1).

Déposer :

Déposer :

  •  l'assise de banquette,

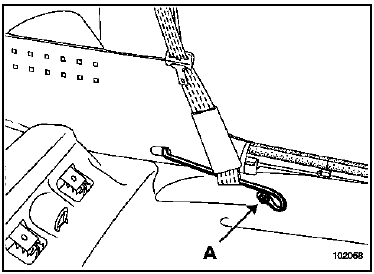

  •  la vis (A).

Dégager le rail de maintien de sangle.

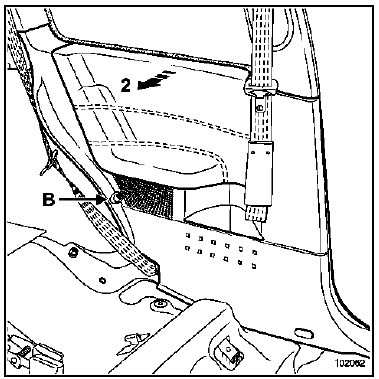

Déposer la vis (B).

Déposer la vis (B).

Dégager la garniture (2).

Pour un véhicule équipé d'airbags latéraux arrière :

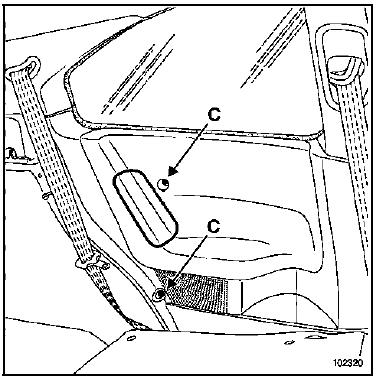

Pour un véhicule équipé d'airbags latéraux arrière : Déposer les deux vis (C).

Dégager la garniture.

REPOSE

Procéder dans le sens inverse de la dépose.

Serrer au couple la vis de fixation du rail de ceinture (21 N.m).
