COUPLE DE SERRAGE (en N.m) |
|
Vis de fixation inférieure de ceinture arrière | 21 |
DEPOSE

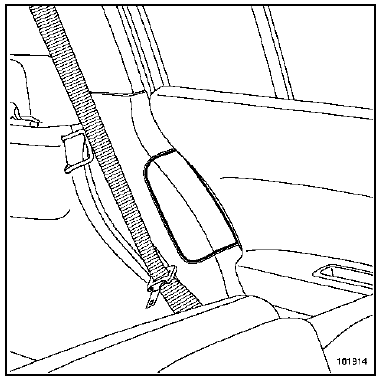

IMPORTANT : Pour un véhicule équipé d'airbags latéraux arrière (voir illustration ci-dessous), avant de commencer la dépose de la garniture, verrouiller impérativement le calculateur d'airbag à l'aide de l'outil de diagnostic (voir chapitre 88C). |
Avancer le siège avant.

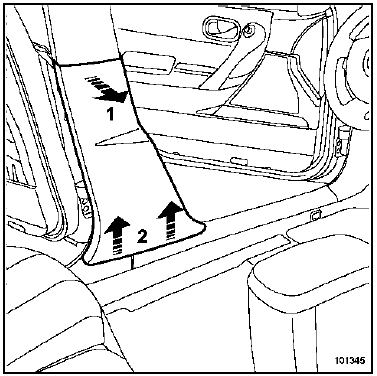

Déclipper la garniture en partie supérieure (1).
Dégager la garniture (2).
Déposer l'assise de banquette.

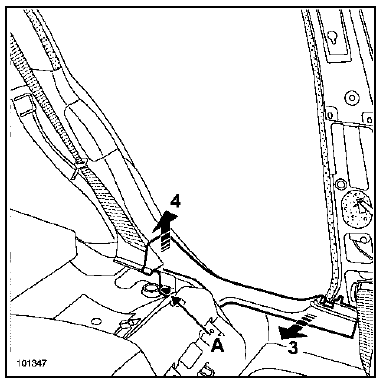

Déclipper l'agrafe (A) à l'aide d'une pince à dégrafer.
Déclipper la garniture (3) et (4).

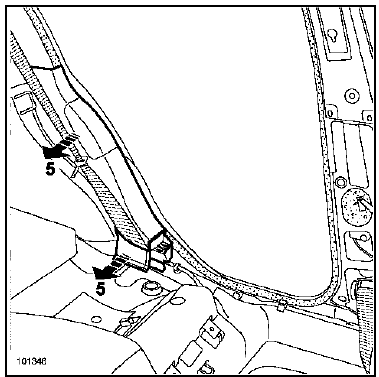

Déclipper la garniture (5).

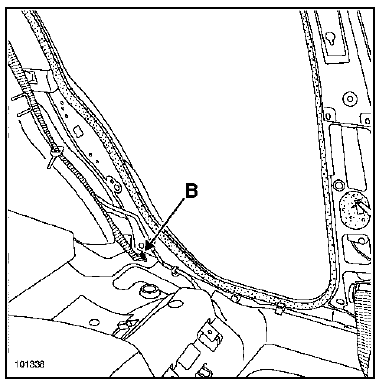

Déposer la vis de fixation inférieure de la ceinture (B).

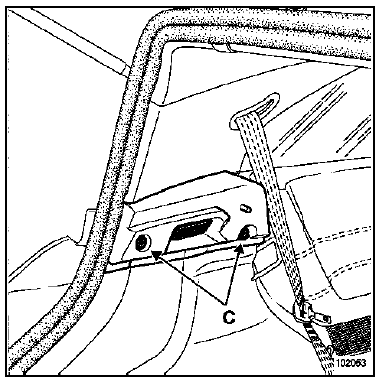

Déposer les vis (C).
Dégager partiellement la tablette.
Débrancher le connecteur de l'éclaireur de coffre.

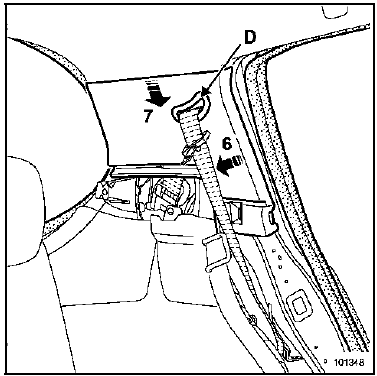

Déclipper la garniture (6).
Dégager :
REPOSE
Procéder dans le sens inverse de la dépose.
Serrer au couple les vis de fixation inférieure de ceinture arrière (21 N.m).
