Revue technique Renault Megane: Pédale d'embrayage
DIRECTION A GAUCHE
Couples de serragem
 |
écrous de platine du
pédalier d'embrayage |
2,1 daN.m |
vis du cache batterie |
0,4 daN.m |
DÉPOSE
- Débrancher la batterie en commençant par la borne
négative

- le carter inférieur gauche (voir Chapitre Mécanismes
et accessoires),

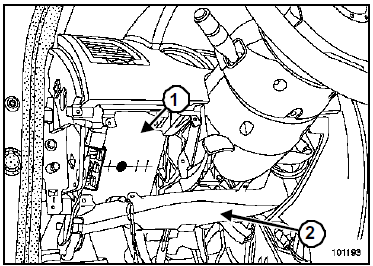

- l'unité centrale habitacle (1) (voir Chapitre Boîtier
Interconnexion habitacle),
- le conduit d'air gauche (2).

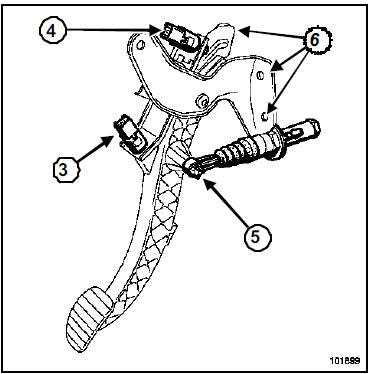

- Déposer le contacteur gris (3) de début de course en
effectuant un quart de tour.
- Débrancher le connecteur du contacteur (3).
- Déposer le contacteur vert (4) de fin de course en effectuant
un quart de tour.
- Débrancher le connecteur du contacteur (4).
- Extraire la rotule de l'émetteur d'embrayage de la
pédale (5).
- Retirer les trois écrous (6) du pédalier d'embrayage.
- Extraire le pédalier de débrayage.
REPOSE

- Positionner les contacteurs dans leur logement.
- Effectuer un quart de tour dans le sens horaire.
- Rebrancher les deux contacteurs de la pédale d'embrayage.
ATTENTION Brancher la batterie ; effectuer les
apprentissages
nécessaires (voir Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4
daN.m).
DIRECTION A DROITE
Couples de serragem
 |
écrous de platine du
pédalier de débrayage |
2,1 daN.m |
vis du cache batterie |
0,4 daN.m |
DÉPOSE
- Débrancher la batterie en commmençant par la borne
négative
Nota :
L'émetteur d'embrayage est fixé sur le pédalier de
débrayage. Déposer l'ensemble " pédalier -
émetteur " pour extraire le pédalier ou l'émetteur. |
- Vidanger le réservoir de liquide de frein jusqu'à ce
que le niveau soit sous l'orifice d'alimentation de
l'émetteur.
- Déposer :
- les caches du moteur,
- la batterie,
- le bac à batterie.
- Déconnecter le calculateur d'injection.
- Déposer le calculateur d'injection.

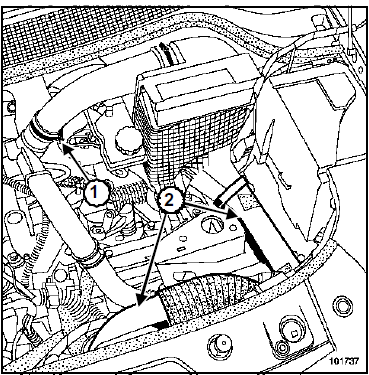

- Desserrer le collier du manchon d'air (1).
- Déposer :
- les manchons d'air (2),
- le boîtier de filtre à air.
- Vidanger le réservoir de liquide de frein jusqu'à ce
que le niveau soit sous l'orifice d'alimentation de
l'émetteur.
JH3 ou JR5

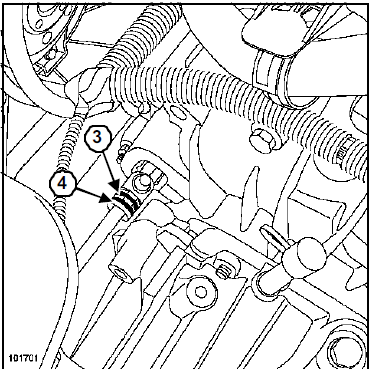

- Soulever l'agrafe (3).
- Tirer d'un cran la canalisation de commande d'embrayage.
- Placer un chiffon sous l'orifice de purge.
- Actionner la pédale à la main pour vider l'émetteur et
la canalisation.
- Soulever l'agrafe (4).
- Désaccoupler la canalisation du récepteur.
- Placer des bouchons sur les orifices.
ND0

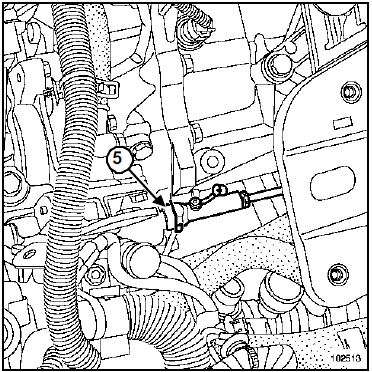

- Appuyer sur l'agrafe (5) avec la main tout en tirant
sur le tuyau.
ATTENTION Ne pas tirer sur l'agrafe. Toute erreur de
manipulation
entraîne le remplacement du tuyau. |
- Tirer d'un cran la canalisation de commande embrayage.
- Placer un chiffon sous l'orifice de purge.
- Actionner le pédale à la main (pour vider l'émetteur
et la canalisation).
- Soulever l'agrafe (5).
- Désaccoupler la canalisation du récepteur.
- Placer des bouchons sur les orifices.
Dans le compartiment habitacle

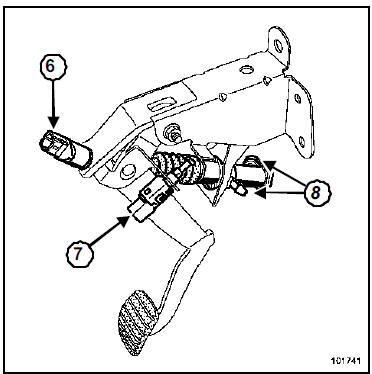

- Déposer le contacteur gris (6) de début de course en
effectuant un quart de tour.
- Débrancher le connecteur du contacteur (6).
- Déposer le contacteur vert (7) de fin de course en effectuant
un quart de tour.
- Débrancher le connecteur du contacteur (7).
- Placer un chiffon sous l'émetteur.
- Retirer les agrafes des raccords sur l'émetteur (8).
- Désaccoupler les canalisations.
- Placer des bouchons sur les orifices.
- Extraire la rotule de l'émetteur d'embrayage de la
pédale.
- Retirer les quatre écrous de la platine de débrayage.
- Extraire l'ensemble " pédalier - émetteur ".
- Déposer l'émetteur du pédalier en le tournant d'un
quart de tour dans le sens horaire (fixation de type
baïonette).
REPOSE
- Vérifier l'état des joints.
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les écrous de platine du pédalier
de débrayage (2,1 daN.m).

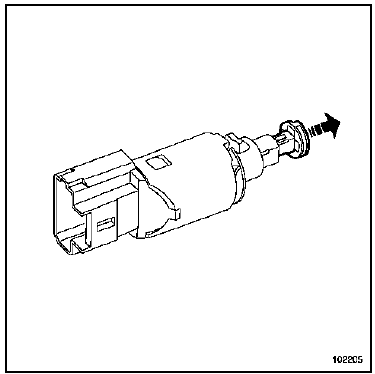

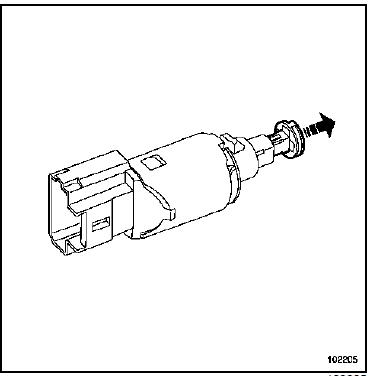

- Tirer impérativement sur l'extrémité des capteurs
pour les positionner au minimum.
Les capteurs de position de la pédale de débrayage
possèdent un réglage automatique qui s'adaptent à
la position de la pédale.

- Positionner les contacteurs dans leur logement.
- Effectuer un quart de tour dans le sens horaire.
- Rebrancher les deux contacteurs de la pédale de débrayage.
- Effectuer la purge de la commande d'embrayage
(Chapitre Commandes d'éléments mécaniques,
Purge du circuit d'embrayage, page 37A-39).
ATTENTION Brancher la batterie ; effectuer les
apprentissages
nécessaires (voir Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4
daN.m).
Outillage spécialisé indispsable
Emb. 1596
Douille de 24 mm pour
dépose - repose
d'émetteur
d'embrayage
Couples de ...
Couples de serragem
vis du cache batterie
0,4 daN.m
DÉPOSE
Débrancher la batterie en commençant par la borne
négative.
...
