Revue technique Renault Megane: Bobines
F4R ou K4J ou K4M
|
Couples de serragem
|
|
| vis de fixation des bobines d'allumage | 1,5 daN.m |
Le module de puissance est intégré au calculateur d'injection.
L'allumage utilise les mêmes capteurs que l'injection.

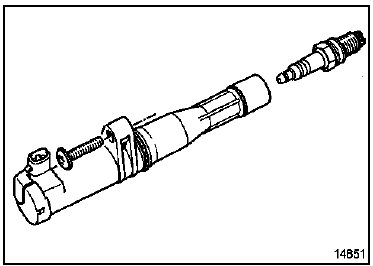

- Les bobines d'allumage sont au nombre de quatre et sont fixées directement sur la bougie par l'intermédiaire de vis sur le couvre culasse.
- Les bobines sont alimentées en série deux par deux par le calculateur d'injection :
- voie C M4 pour les cylindres 1 et 4,
- voie C M3 pour les cylindres 2 et 3.
DÉPOSE
- Déposer les caches du moteur.
- Débrancher :
- la batterie,

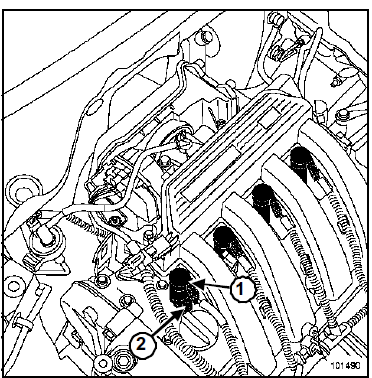

- les connecteurs (1) des bobines d'allumage.
| ATTENTION Remplacer impérativement les connecteurs détériorés. |
- Déposer les vis de fixation (2) des bobines.
REPOSE
- Procéder dans le sens inverse de la dépose.
- Remplacer si nécessaire les joints toriques des bobines.
- Serrer au couple les vis de fixation des bobines d'allumage (1,5 daN.m).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
Allumage
...
Bougies
Outillage spécialisé indispensable
Ele. 1382
Coffret à bougies
Couples de serrage
Bougies
2,5 à 3 daN.m
Po ...
