Revue technique Renault Megane: Levier de frein de stationnement
|
Couples de serragem
|
|
| écrous de fixation de la commande de frein de parking | 8 daN.m |
DÉPOSE
- Déposer la console centrale (voir Chapitre Accessoires intérieurs).

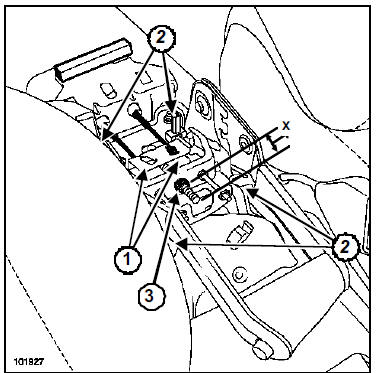

- Déposer l'écrou (3).
- Extraire les câbles de frein de parking de leur logement (1).
- Déposer :
- les écrous de fixation de la commande de frein de parking (2),
- la commande de frein de parking.
- Débrancher le contacteur.
REPOSE
| Nota : Remplacer systématiquement l'écrou (3). |
- Reposer :
- la commande de frein de parking,
- les écrous de fixation de la commande de frein de parking.
- Serrer au couple les écrous de fixation de la commande de frein de parking (8 daN.m).
- Reposer l'agrafe du faisceau du frein de parking.
- Rebrancher le connecteur du frein de parking.
- Reposer les câbles de frein de parking côté commande de frein de parking.
- Reposer l'écrou.
- Vérifier que les arrêts des câbles de frein à main soient en butée dans leur logement.
- Serrer l'écrou pour obtenir une cote égale à (X) = 21 mm si la patte d'arrêt de gaine est de couleur noire, et (X) = 16 mm si la patte d'arrêt de gaine est de couleur dorée.
- Faire fonctionner le frein de parking pour le rattrapage.

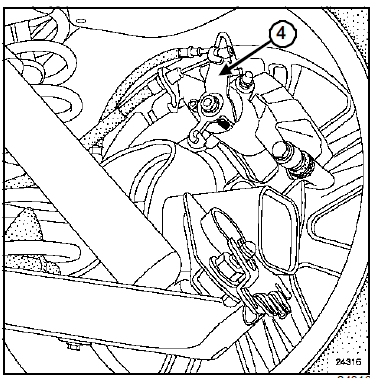

- Vérifier le décollement du levier d'armement (4) de sa butée (le jeu doit être égale à 1 mm).
- Vérifier la course de levier.
- Vérifier, frein à main desserré, que les roues tournent librement.
- Reposer la console centrale (Chapitre Accessoires intérieurs).
