DEPOSE

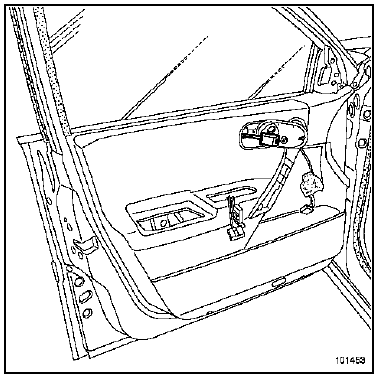

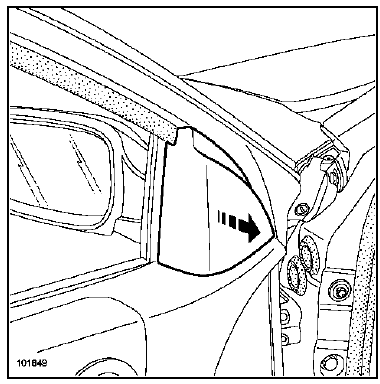

Déclipper le cache intérieur.

Déclipper le cache intérieur.

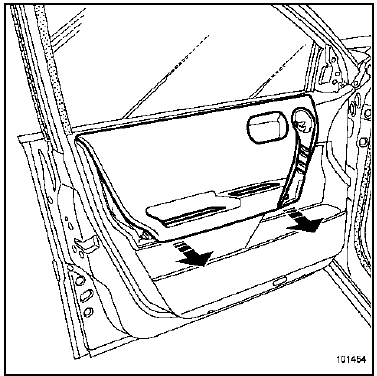

Déposer le vide-poches de la porte.
ATTENTION : Ne pas tirer sur le portillon du vide-poches.

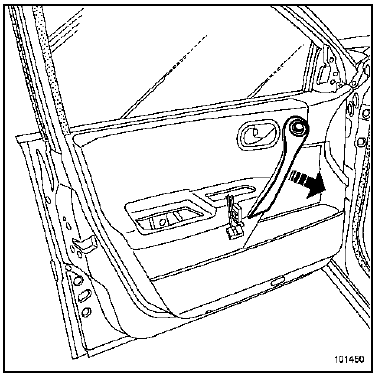

Déclipper le cache de poignée de tirage.
Débrancher le connecteur de commande de rétroviseur.

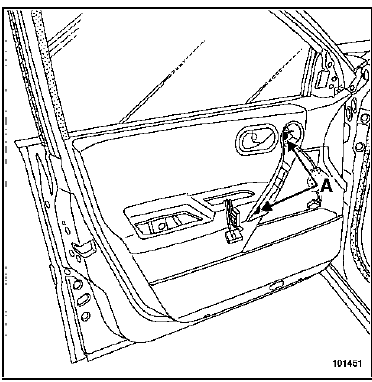

Déposer les vis (A).

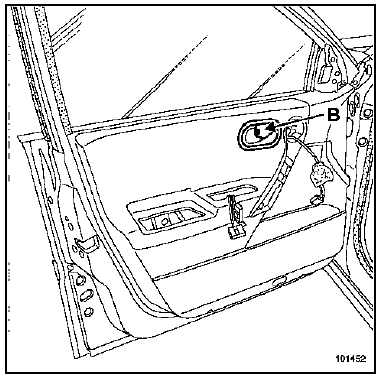

Déposer le cache et la vis (B) de la commande d'ouverture de porte.

Déclipper le cache de fixation du câble de commande d'ouverture à l'aide d'un tournevis plat.

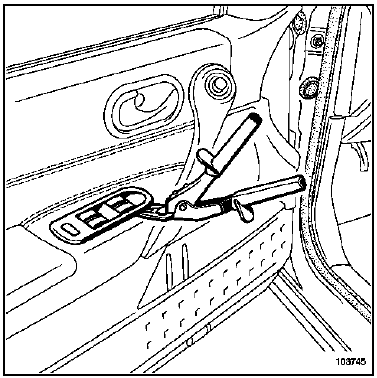

Déclipper la trappe de la garniture à l'aide de la pince à dégrafer (en protégeant la garniture).

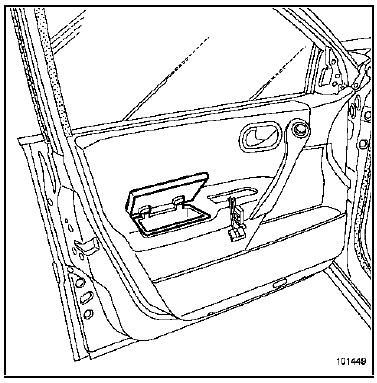

Ouvrir la trappe.
REPOSE
Procéder dans le sens inverse de la dépose.
Garniture de porte avant
Garniture de porte arrièreArmature de dossier
Couples de serrage
Vis de fixation de l'enrouleur
25 N.m
Vis de fixation du mécanisme de
verrouillage de dossier
18 N.m
Vis patte de fixation - armature dossier
35 N.m
Vis de fixation accoudoir - arma
18 N.m
