Revue technique Renault Megane: Circuit d'alimentation en essence

F4R ou K4J ou K4M

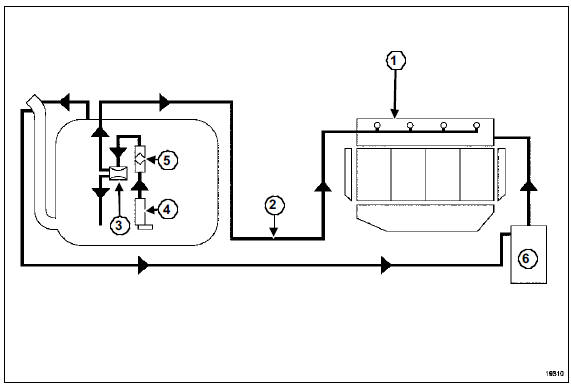

Schema fonctionnel du circuit d'alimentation en ess

Le circuit d'alimentation de carburant est sans retour.

Le circuit d'alimentation de carburant est sans retour.

La pression d'alimentation ne varie pas en fonction de la charge du moteur.

Le circuit est composé :

  •  d'une rampe (1) sans raccord de canalisation de retour et sans régulateur de pression d'alimentation,
  •  d'une canalisation (2) unique venant du réservoir,
  •  d'un ensemble d'alimentation "pompe - jauge - filtre" à essence équipé du régulateur de pression (3), de la pompe (4) et du filtre à essence (5) (le tout situé dans le réservoir),
  •  d'un réservoir de recirculation des vapeurs d'essence (6).
