Revue technique Renault Megane: Unité centrale habitacle : Configuration
CONFIGURATIONS POSSIBLES POUR L'UNITÉ CENTRALE HABITACLE

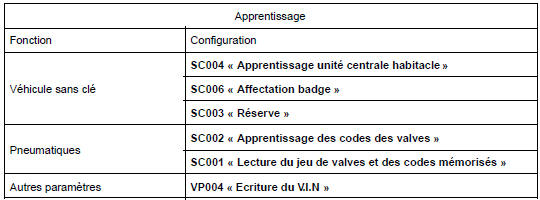

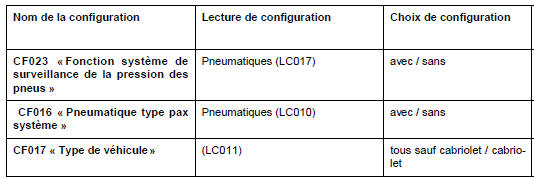

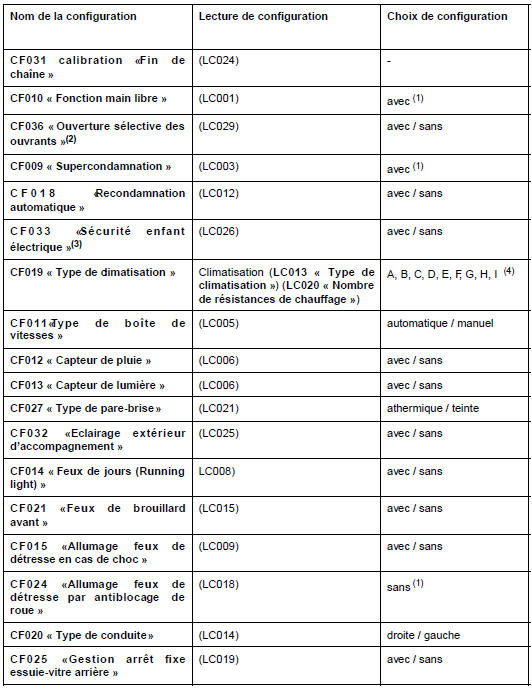

Les configurations de l'unité centrale habitacle possibles à l'aide de l'outil de diagnostic sont :
1) : Pour passer " sans ", exécuter la commande
CF031 " Fin de chaîne ".
(2) : Cette configuration correspond à la fonction
" ouverture porte seule " (Chapitre Gestion des
Ouvrants).
(3) : Cette configuration permet de modifier le
fonctionnement du bouton de " sécurité enfant " :
- Configuration " avec " : inhibition des lève-vitres impulsionnels arrière et des poignées intérieures sur portes arrière.
- Configuration " sans " : inhibition des lève-vitres impulsionnels arrière, les poignées intérieures sont opérationnelles.
(4) : A = Chauffage (sans climatisation), sans résistance de chauffage habitacle
B = Climatisation manuelle, sans résistance de chauffage
habitacle
C = Climatisation régulée, sans résistance de chauffage
habitacle
D = Chauffage (sans climatisation), avec une résistance
de chauffage habitacle (1000 W)
E = Climatisation manuelle, avec une résistance de
chauffage habitacle (1000 W)
F = Climatisation régulée, avec une résistance de
chauffage habitacle (1000 W)
G = Chauffage (sans climatisation), avec deux résistances
de chauffage habitacle (1800 W)
H = Climatisation manuelle, avec deux résistances de
chauffage habitacle (1800 W)
I = Climatisation régulée, avec deux résistances de
chauffage habitacle (1800 W)
| ATTENTION Après avoir effectué les configurations :
|
