Revue technique Renault Megane: Unité centrale habitacle : Branchement

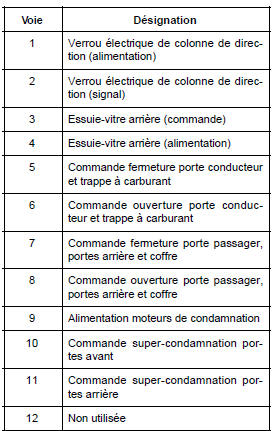

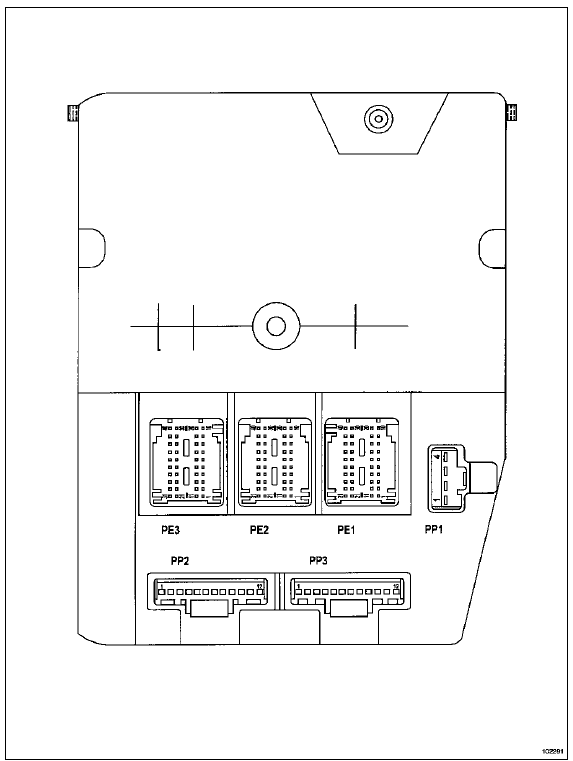

Connecteur PP1

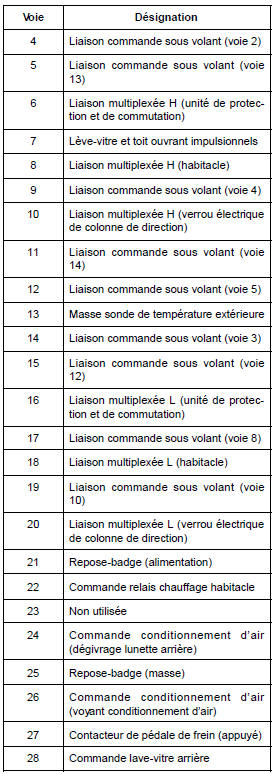

Connecteur PP2

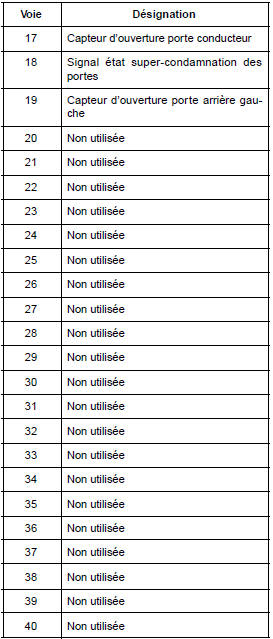

Connecteur PP3

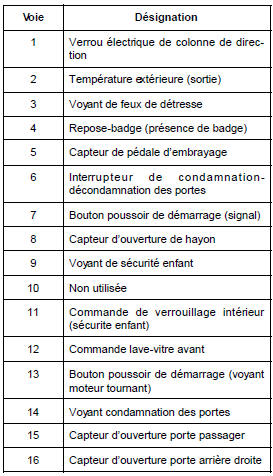

Connecteur PE1

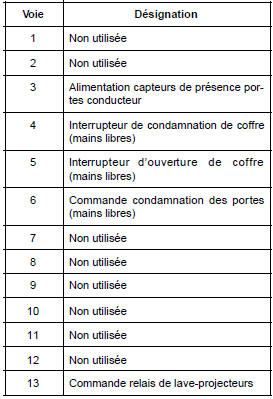

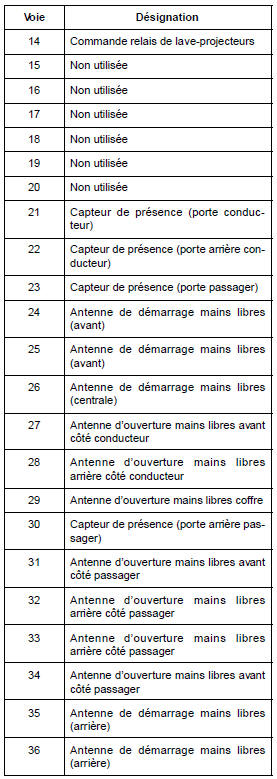

Connecteur PE2 (Noir)

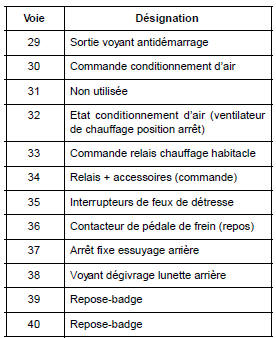

Connecteur PE3 (Marron)
Unité centrale habitacle :
Configuration
CONFIGURATIONS POSSIBLES POUR L'UNITÉ
CENTRALE HABITACLE
Les configurations de l'unité centrale habitacle possibles à l'aide de
l'outil de diagnostic sont :
1) : Pour ...
D'autres materiaux:
Afficheur
DÉPOSE
Déclipper la partie supérieure (1) de la planche de
bord suivant le mouvement indiqué sur l'image.
Déclipper l'afficheur en appuyant en (2).
Débrancher le connecteur.
REPOSE
Procéder dans le sens inverse ...
Configuration
Matériel indispensable
outil de diagnostic
I - CODE D'IDENTIFICATION DES VALVES
Apprentissage des quatre codes des valves
Entrer en communication avec l'unité centrale habitacle
à l'aide de l'outil de diagnostic.
ATTENTIONRespecte ...
Interprétation des états
ET001
+ APRES CONTACT CALCULATEUR
ET001 ABSENT contact mis
Effectuer un contrôle du fusible d'alimentation FD (5A) de l'unité
de protection et de commutation.
Vérifier à l'aide d'un multimètre la présence d'un + 12 V contact mis ...
