Revue technique Renault Megane: Echangeur air - air
F9Q ou K9K
DÉPOSE
- Débrancher la batterie.
- Déposer :
- le bouclier avant,
- les projecteurs.

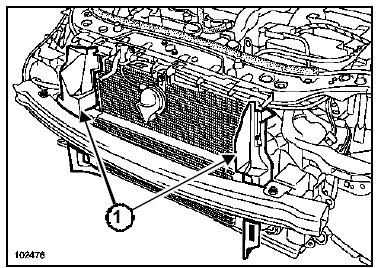

- Déposer les déflecteurs d'air (1).

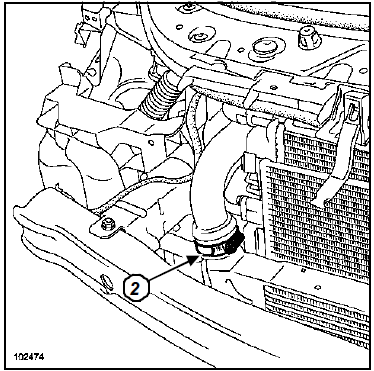

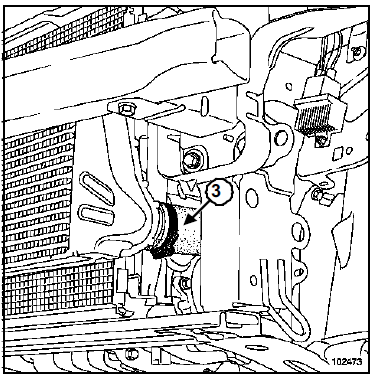

- Débrancher les conduits d'entrée (2) et de sortie (3) de l'échangeur air - air.

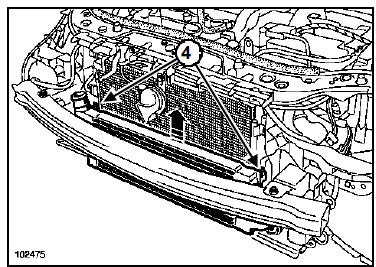

- Soulever l'échangeur air - air vers le haut pour le dégager des pattes de fixation (4).
REPOSE
- Vérifier que l'échangeur air-air ne soit pas plein d'huile. Dans ce cas, il faut le rincer avec du produit de nettoyage puis le laisser bien s'égoutter.
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
