Revue technique Renault Megane: Pied milieu

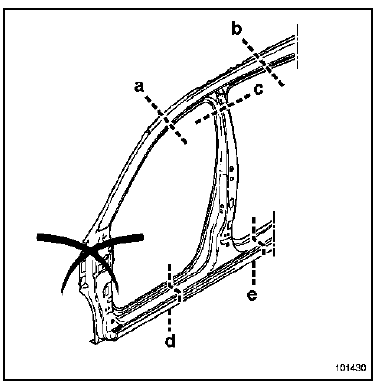

Cette pièce peut être remplacée partiellement de deux façons :

  1.  suivant les coupes (a), (b), (d) et (e) : opérations complémentaire au remplacement du pavillon pour une collision latérale.
  2.  suivant les coupes (c), (d) et (e) : opération de base pour une collision latérale.

La combinaison des coupes sera choisie en fonction des déformations (vous trouverez des exemples type en fin de chapitre).

ATTENTION

Les positions de coupe données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts, sauf pour les coupes (a) ,(b), (d) et (e) qui peut être décalée suivant les déformations dues au choc.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :
Partie avant de côté de caisse
Support appui cric

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Pied milieu 0,9
  2.  Renfort de pied milieu 1,2 / 1,5

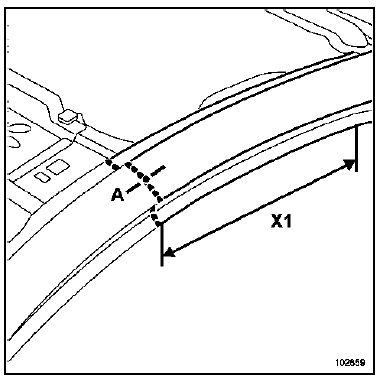

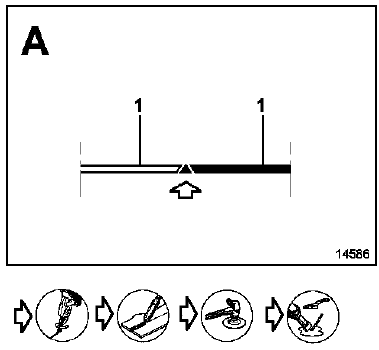

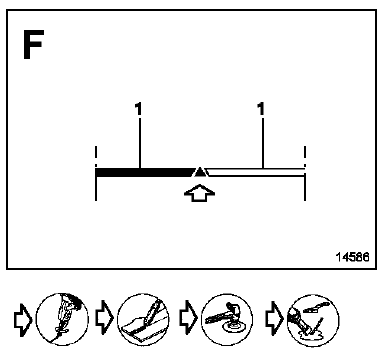

Détail de la coupe (a)

Nota : Il est possible d'effectuer la coupe (a) dans la zone (X1).

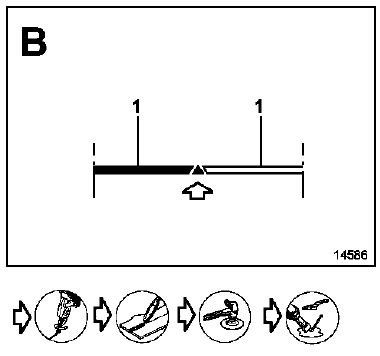

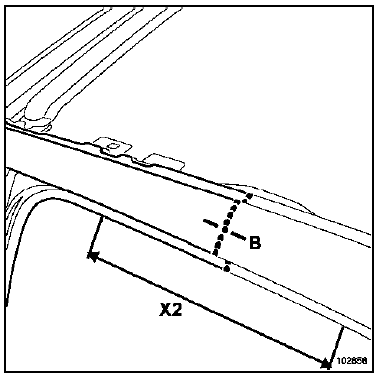

Détail de la coupe (b)

Nota : II est possible d'effectuer la coupe (b) dans la zone (X2).

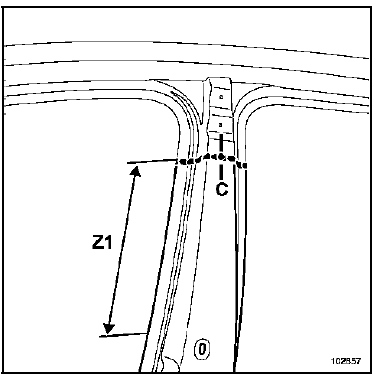

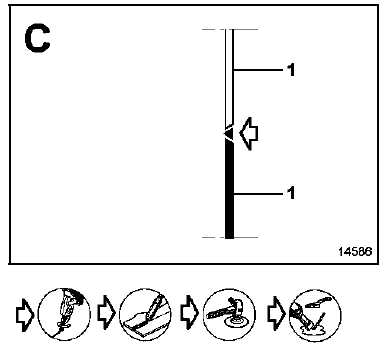

Détail de la coupe (c)

Nota : II est possible d'effectuer la coupe (c) dans la zone (Z1).

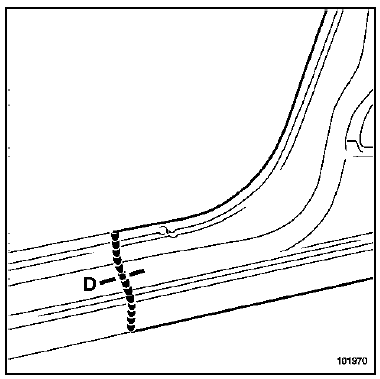

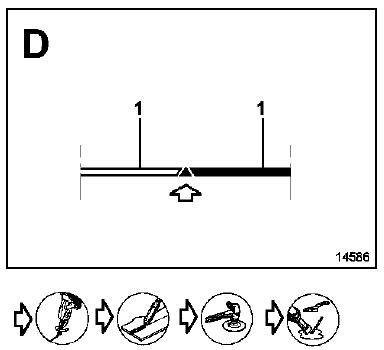

Détail de la coupe (d)

Nota : II est possible d'effectuer la coupe (d) sur toute la longueur du bas de caisse.

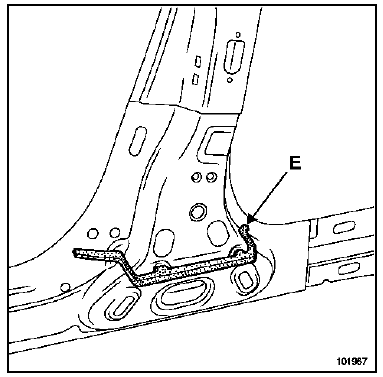

Insert gonflant inférieur de pied milieu (E).

Insert gonflant inférieur de pied milieu (E).

Nota : Il est impératif de remplacer les inserts gonflants (voir méthode décrite chapitre 40A-L).

Détail de la coupe (e)

Nota : Il n'est pas conseillé d'effectuer la coupe (e) au-delà de cette limite pour éviter de couper dans le boîtier de rétention de choc ainsi que sur l'insert gonflant.

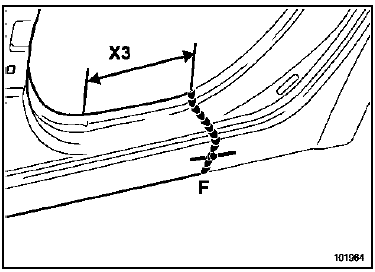

Nota : Il est possible d'effectuer la coupe (d) dans la zone (X3).

EXEMPLE DE COMBINAISON DE COUPES

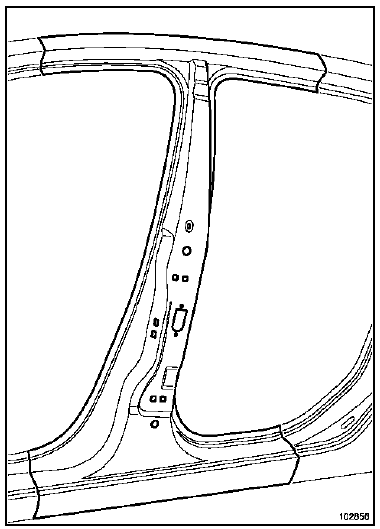

Remplacement partiel suivant coupes (a, b, d, e)

Remplacement partiel avant suivant coupes

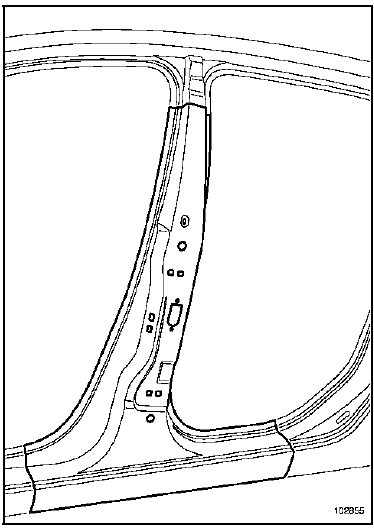

Remplacement partiel avant suivant coupes (c, d, e)
