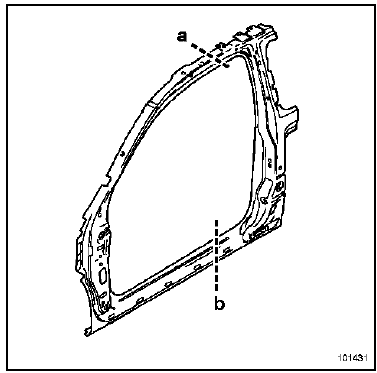

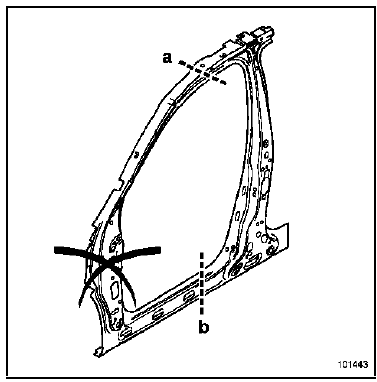

Cette pièce peut être remplacée partiellement uniquement suivant les coupes (a) et (b) : opération complémentaire au remplacement du pied complet pour une collision latérale.
Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Renfort de charnières supérieure
Renfort de charnières inférieure
Vis soudées
Ecrous sertis
Version 5 portes
Version 3 portes
PIECES CONCERNEES (épaisseur en mm) :

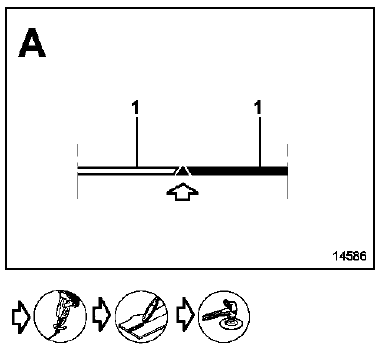

Détail de la coupe (a)
Version 3 portes
Version 5 portes

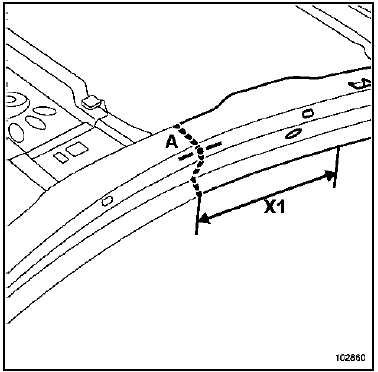

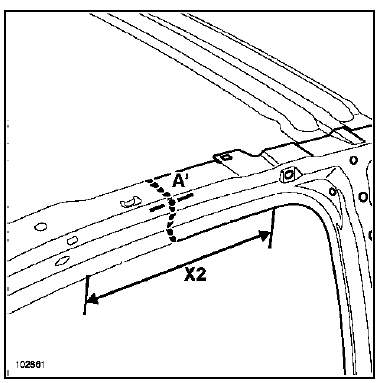

Nota : II est possible d'effectuer la coupe (a) dans la zone (X1) ou (X2) suivant version. |
RAPPEL La position de la coupe ne doit pas être effectuée sur une boutonnière. Dans le cas d'un remplacement partiel lié au remplacement du pied milieu, les coupes doivent être décalées. |

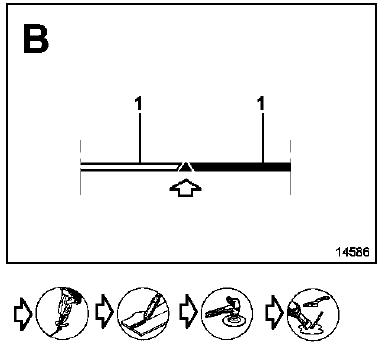

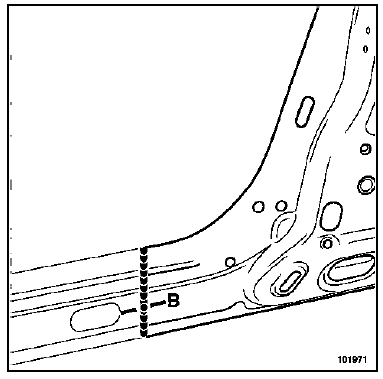

Détail de la coupe (b)
Nota : II est possible d'effectuer la coupe (b) sur toute la longueur de renfort de bas de casse. |
Nota :
La position de la coupe ne doit pas être effectuée sur
une boutonnière. Dans le cas d'un remplacement partiel lié au remplacement du pied milieu, les coupes doivent être décalées. |

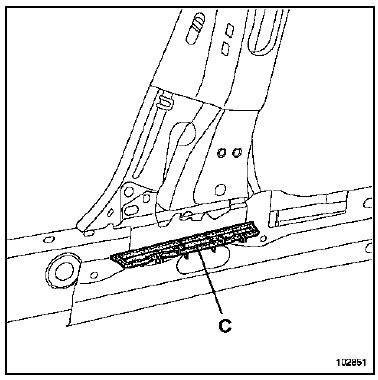

Insert gonflant inférieur de renfort de pied milieu (C).
Nota : II est impératif de remplacer les inserts gonflants (voir méthode décrite chapitre 40A-L). |

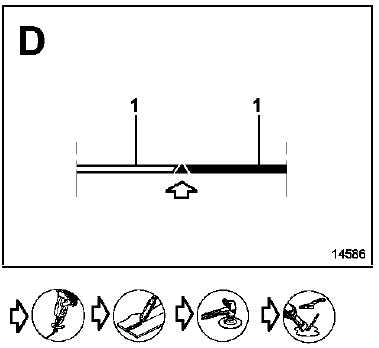

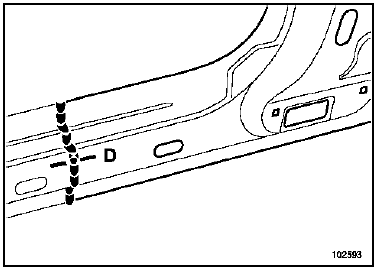

Détail de la coupe (b)
Nota : II est possible d'effectuer la coupe (b) sur toute la longueur de renfort de bas de caisse. |
Nota :
La position de la coupe ne doit pas être effectuée sur
une boutonnière. Dans le cas d'un remplacement partiel lié au remplacement du pied milieu, les coupes doivent être décalées. |

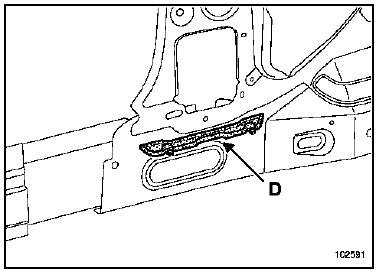

Insert gonflant inférieur de renfort de pied milieu (D).
Nota : II est impératif de remplacer les inserts gonflants (voir méthode décrite chapitre 40A-L). |
