Le remplacement de cette pièce est complémentaire au remplacement du renfort de pied milieu et doit être remplacée en totalité.
C'est un élément de structure indéformable en tôle Très Haute Limite Elastique.
Aucune coupe n'est permise sur cette pièce.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |

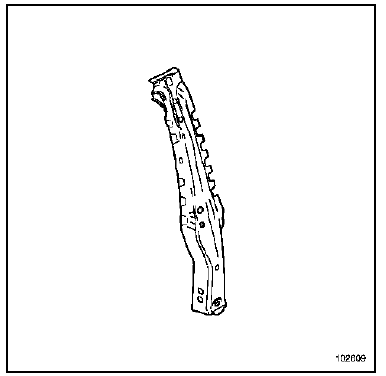

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Plaquette déformable
Renfort de choc
Raidisseur supérieur
Raidisseur central
Vis serties
Ecrous sertis
Version 3 portes et Société
Nota : Raidisseur de renfort de pied milieu 1,5 |

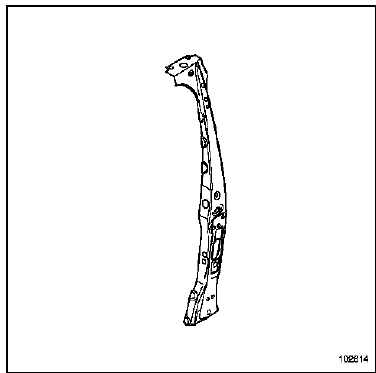

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Plaquette déformable
Vis sertis
Ecrous sertis
Version 5 portes
Nota : Raidisseur de renfort de pied milieu 1, |
Réaspiration des vapeurs
d'essence
ESSENCE
I - SCHÉMA FONCTIONNEL DU CIRCUIT
Collecteur d'admission
Electrovanne de purge d'absorbeur
de vapeurs d'essence
Absorbeur des vapeurs
d'essence
Réservoir
Mise à l'air libre
Recirculation des vapeurs
d'essence venant du réservoi ...
Garniture de porte arrière
NOTA :
En cas de remplacement de porte ou d'intervention de
carrosserie, se reporter au chapitre 47A.
DEPOSE
Déposer le cache et la vis de la platine de lève-vitre.
Dégager la platine.
Déposer le cache et la vis (A) de la commande
d'ouverture de porte.
...
Traitement des modes commande
EFFACEMENTS
RZ001 : Mémoire défaut.
Cette commande permet l'effacement des défauts mémorisés par le calculateur.
ACTIVATION
AC003 : Electrovannes roue avant gauche.
AC004 : Electrovannes roue avant droite.
AC005 : Electrovannes roue arrière gauch ...
