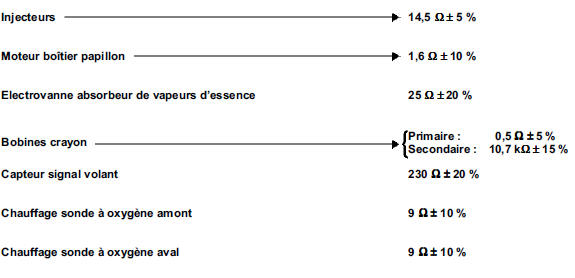

RESISTANCE ELECTRIQUE DES COMPOSANTS
MOTEUR K4J
Température ambiante ~ 20 C :

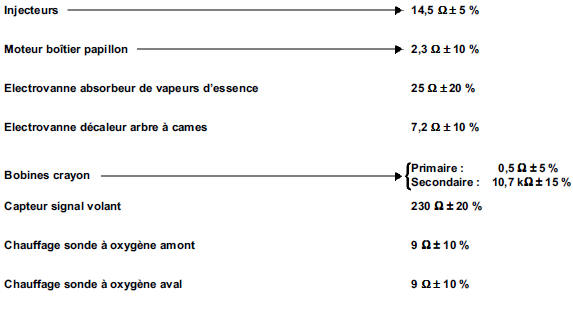

RESISTANCE ELECTRIQUE DES COMPOSANTS
MOTEUR K4M
Température ambiante ~ 20 C :

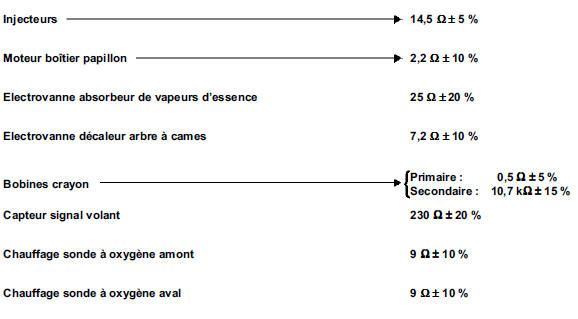

RESISTANCE ELECTRIQUE DES COMPOSANTS
MOTEUR F4R
Température ambiante ~ 20 C :

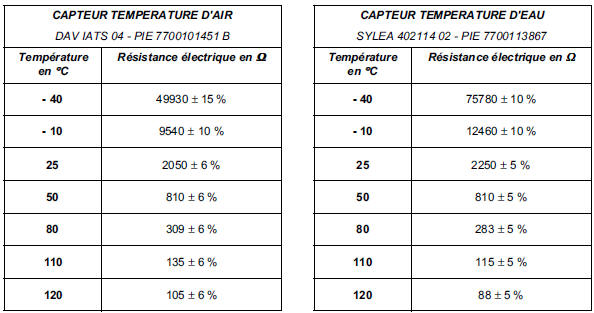

MOTEURS K4J - K4M - F4R
Valeurs des composants à résistance électrique variable :

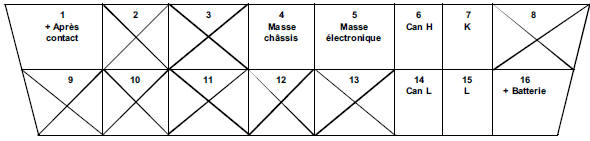

Prise diagnostic véhicule
Interprétation des paramètres
