Revue technique Renault Megane: Vidange du réservoir à carburant

K4J ou K4M

Outillage spécialisé indispensable

Mot. 1311-08 Raccord pour prise de pression de carburant



Matériel indispensable

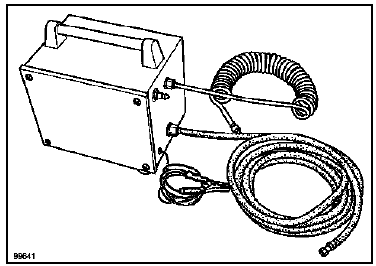

pompe de transvasement pneumatique de vidange réservoir essence ou diesel



ATTENTION

Lors de cette opération, il est impératif de :

  •  ne pas fumer et de ne pas approcher d'objets incandescents près de l'air de travail,
  •  se protéger contre les projections d'essence dues à la pression résiduelle régnant dans les canalisations,
  •  protéger les zones sensibles à l'écoulement de carburant.

VIDANGE DU RÉSERVOIR

K4J

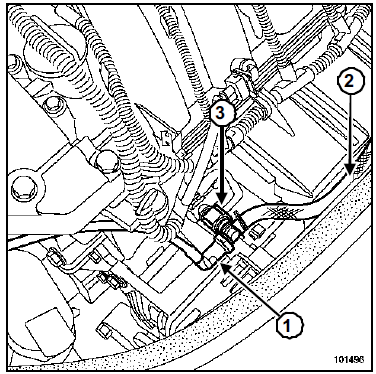

  • Débrancher le raccord d'arrivée (1) de carburant.
  •  Mettre, en lieu et place, un raccord (3) en " T "(Mot.1311-08).
  •  Adapter, sur la sortie du raccord en " T ", un tuyau (2) d'une longueur suffisante pour faire débiter la pompe dans un récipient.
ATTENTION

Couper impérativement le contact lors de cette opération.

K4M

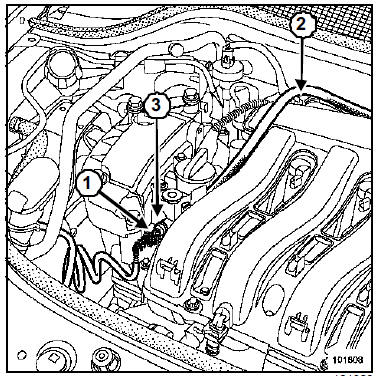

  • Débrancher le raccord (1) d'arrivée de carburant.
  •  Mettre, en lieu et place, un raccord (3) en " T "(Mot.1311-08).
  •  Adapter, sur la sortie du raccord en " T ", un tuyau (2) d'une longueur suffisante pour faire débiter la pompe dans un récipient.
ATTENTION

Couper impérativement le contact lors de cette opération.

  • Déposer le cache de l'unité de protection et de commutation.

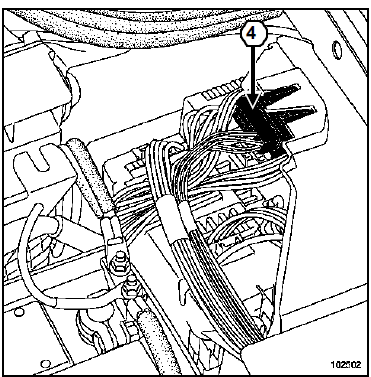

  • Dégager le connecteur électrique (4) sur le côté sans le débrancher.

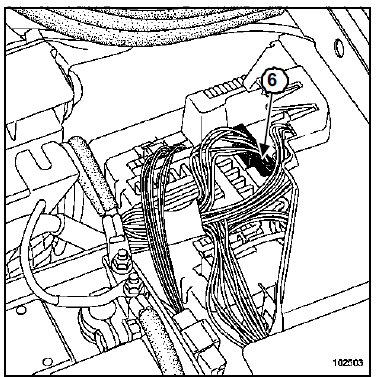

  • Débrancher le connecteur de couleur marron (6) de l'unité de protection et de commutation.

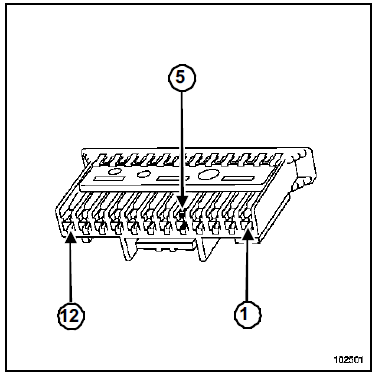

  • Mettre la borne (5) du connecteur marron au + batterie pour faire fonctionner la pompe à essence.
  •  Laisser s'écouler l'essence jusqu'à ce qu'elle arrive par intermittence.
  •  Débrancher le + atterie de la borne (5).
Nota : Il est possible également d'utiliser l'outil pompe de transvasement pneumatique de vidange réservoir essence ou diesel (voir catalogue Matériel), qu'il faut adapter sur le raccord en " T "(Mot. 1311-08), ( voir Vidange du réservoir à carburant F9Q, K9K ).

F9Q ou K9K

Matériel indispensable

pompe de transvasement pneumatique de vidange réservoir essence ou diesel



ATTENTION

Lors de cette opération, il est impératif de :

  •  ne pas fumer et de ne pas approcher d'objets incandescents près de l'air de travail,
  •  se protéger contre les projections d'essence dues à la pression résiduelle régnant dans les canalisations,
  •  protéger les zones sensibles à l'écoulement de carburant.

VIDANGE DU RÉSERVOIR

Nota : L'absence de pompe électrique à carburant sur les véhicules diesel oblige à utiliser l'outil pompe de transvasement pneumatique de vidange réservoir essence ou diesel pour vidanger le réservoir
  • Soulever l'assise de la banquette arrière.

  • Déposer l'agrafe de fixation de la moquette.
  •  Ecarter la moquette

  • Déposer :

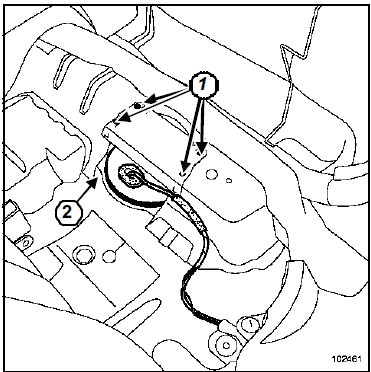

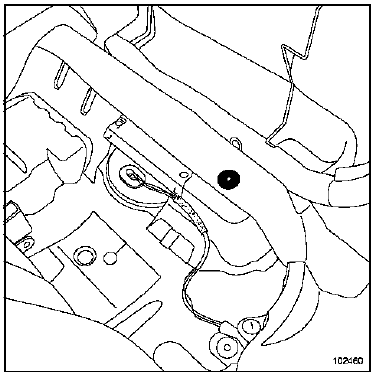

  •  les quatre vis (1) de la plaque de fermeture,
  •  la plaque de fermeture,
  •  l'obturateur (2) de la trappe de visite.

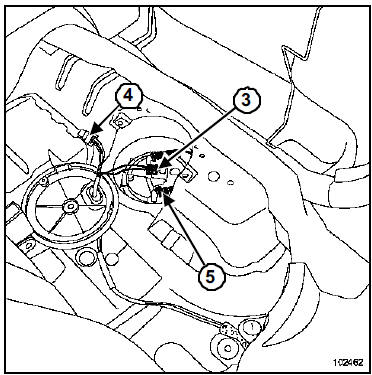

  • Débrancher
  •  le connecteur (3) de la jauge à carburant,
  •  le connecteur (4) du capteur de hauteur de caisse (si le véhicule en est équipé),
  •  le raccord (5).
  •  Prévoir l'écoulement de carburant.
  •  Brancher le tuyau caoutchouc de la pompe pneumatique sur la sortie de l'ensemble d'aspiration.
  •  Vidanger le réservoir.
    Réservoir
    ...

    Réservoir à carburant
    Couples de serragem vis de fixation de roue 11 daN.m fixation de réservoir 2,1 daN.m   IMPORTANTLors de cette opération, il est ...
