Le remplacement de cette pièce est une opération complémentaire au pavillon pour les versions "toits normaux" et à la partie avant de pavillon pour les versions "toits ouvrants".
| NOTA : Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine. |
Vous trouverez dans la méthode un dessin de la pièce en position sur le véhicule pour information.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

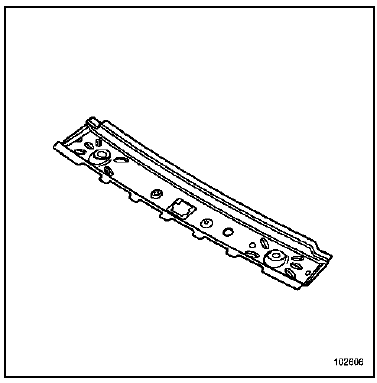

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.
| NOTA : La traverse pour version "toit normal" est différente de celle pour "toit ouvrant". |

PIECES CONCERNEES (épaisseur en mm) :

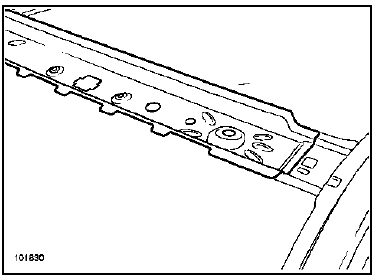

PIECE EN POSITION
Version toit normal

Version toit ouvrant

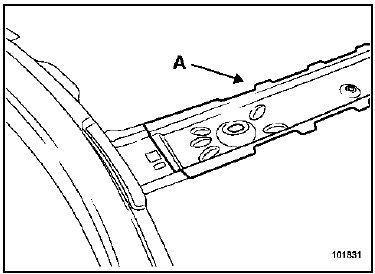

Accostage (A) soudé
Partie arrière de pavillon
Traverse centrale de pavillonNavigation "haut de gamme" :
