Revue technique Renault Megane: Tableau de bord : Généralités

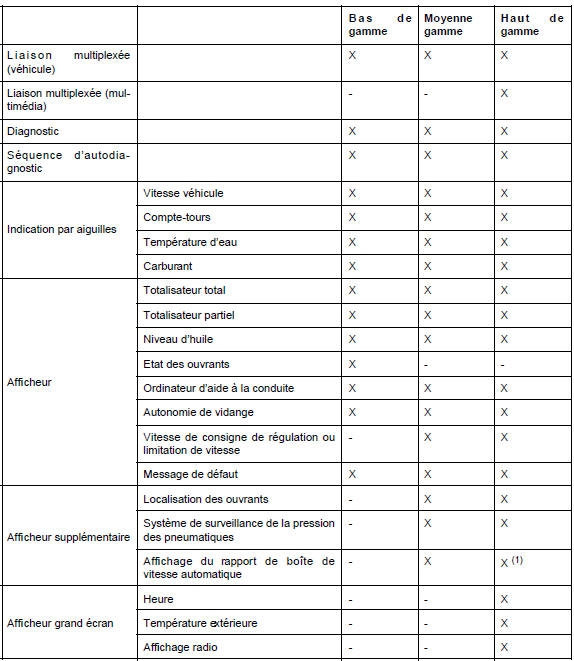

Trois modèles de tableau de bord peuvent équiper les véhicules :
- le tableau de bord " bas de gamme ",
- le tableau de bord " moyenne gamme ",
- le tableau de bord " haut de gamme ".

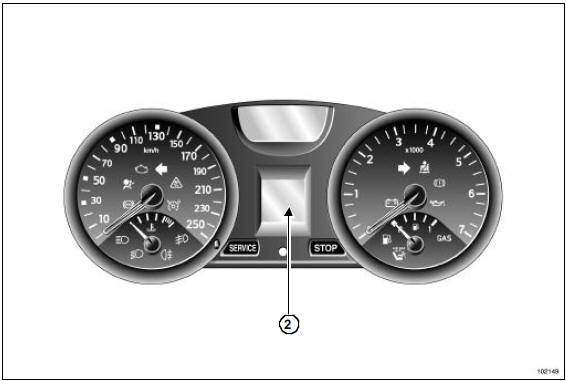

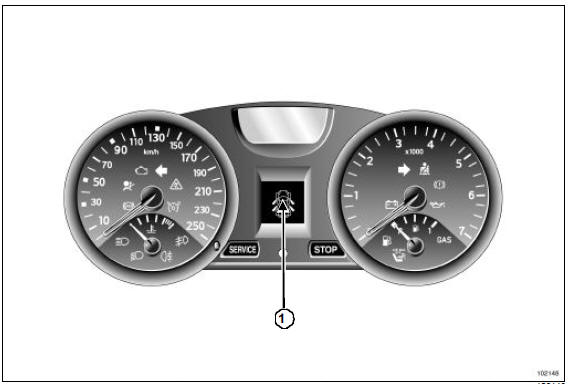

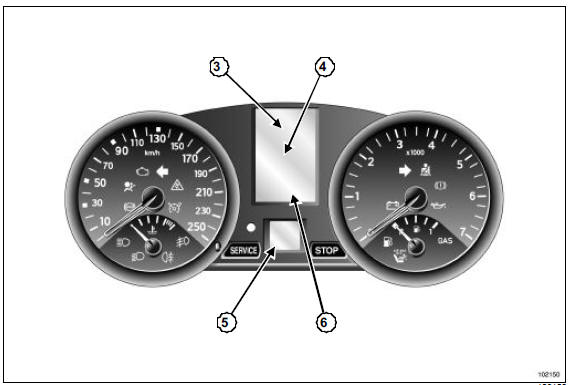

(1) Tableau de bord spécifique
Tous les modèles sont diagnosticables manuellement (autodiagnostic), et par l'outil de diagnostic.
| Nota : Ne jamais intervenir sur le tableau de bord. Seule la vitre peut être remplacée. |
I - TABLEAU DE BORD " BAS DE GAMME "
- Voyant " état des ouvrants "
II - TABLEAU DE BORD " MOYENNE GAMME "
- Afficheur de " localisation des ouvrants "
III - TABLEAU DE BORD " HAUT DE GAMME "
- Affichage des données radio

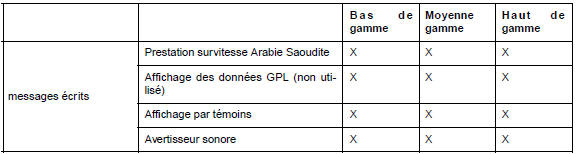

- Affichage des messages écrits
- Affichage de la boîte de vitesses automatique
- Affichage de l'heure et de la température extérieure

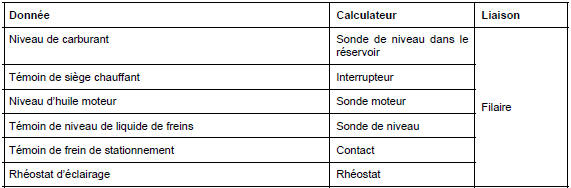

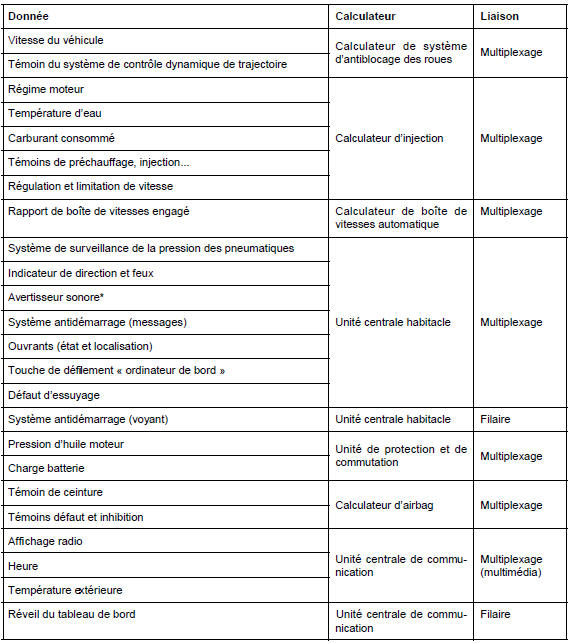

IV - TABLEAU DES ENTRÉES FILAIRES ET MULTIPLEXÉES
* L'avertisseur sonore permet de confirmer la mise en action des fonctions de l'habitacle.
Planche de bord
Outillage spécialisé indispensable
Ms. 1373
Outil de dépose autoradio
Philips
Ms. 1639
Outil de dépose autoradio
- Changeur CD
...
Tableau de bord : Description
fonctionnelle
I - AUTODIAGNOSTIC
Tous les tableaux de bord sont équipés d'un autodiagnostic.
Pour mettre en oeuvre l'autodiagnostic :
insérer le badge dans le repose-badge,
