Revue technique Renault Megane: Planche de bord
Outillage spécialisé indispensable |
Ms. 1373 |
Outil de dépose autoradio
Philips |
Ms. 1639 |
Outil de dépose autoradio
- Changeur CD |
Car. 1597 |
Levier de dépose des
agrafes de poignée
arrière de virage |
Matériel indispensable |
outil de diagnostic |
Couples de serragem
 |
vis du volant |
4,4 daN.m |
vis |
2 N.m |
DÉPOSE
IMPORTANT Ne jamais manipuler les systèmes pyrotechniques
(prétentionneur ou airbag) près d'une
source de chaleur ou d'une flamme ; il y a un risque
de déclenchement. |
ATTENTION Verrouiller impérativement le calculateur
d'airbag
avant de commencer la dépose. Le verrouillage
du calculateur d'airbag permet également de
déverrouiller le verrou électrique de colonne de
direction. |

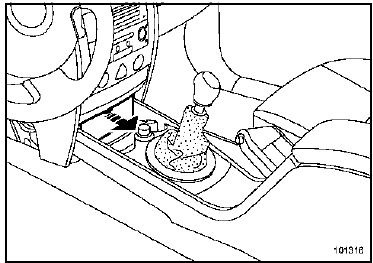

- Dégager le cache d'accès à la prise diagnostic.

- Déclipper le cache d'accès au repose-badge.

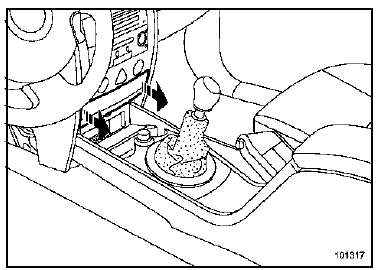

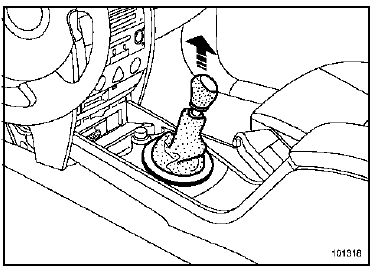

- le soufflet du levier de vitesses,
- le pommeau.

- Ouvrir le vide-poches.

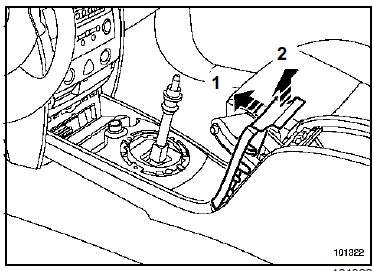

- Déclipper la garniture d'encadrement de frein à main
en suivant successivement les mouvements (1) et
(2).
- Débrancher les connecteurs de sièges chauffants (si
le véhicule en est équipé).

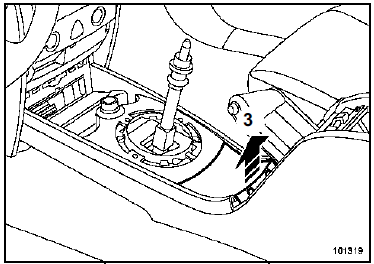

- Déclipper le cache inférieur (3).


- Avancer les sièges avant.

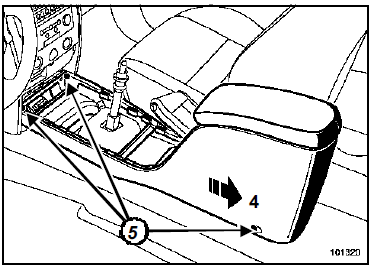

- Déposer les vis (5).

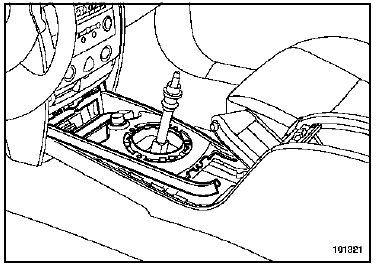

- Dégager :
- légèrement la console suivant le mouvement (4),
- la console du levier de vitesses.

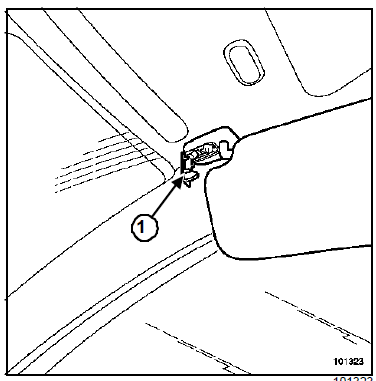

- Déclipper l'agrafe de fixation (1).

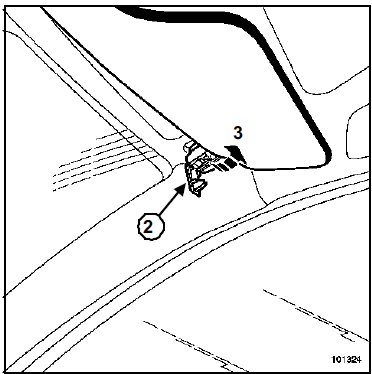

- l'agrafe (2),
- le pare-soleil (3).

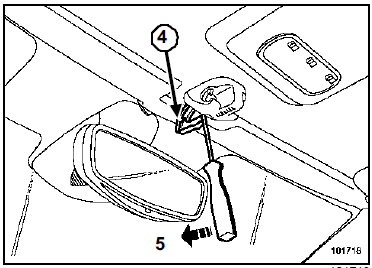

- Déclipper l'agrafe de fixation (4).
- Exercer une pression sur le tournevis (5).
- Déclipper l'agrafe.
- Dégager l'ensemble.
- Débrancher les différents connecteurs (selon niveau
d'équipement).

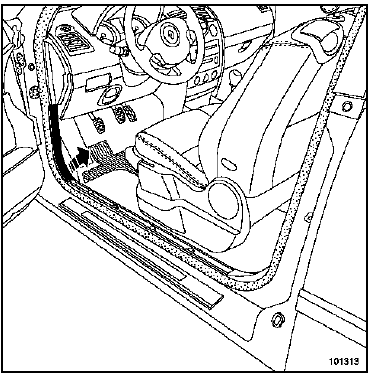

- Dégager les garnitures de bas de marche avant.

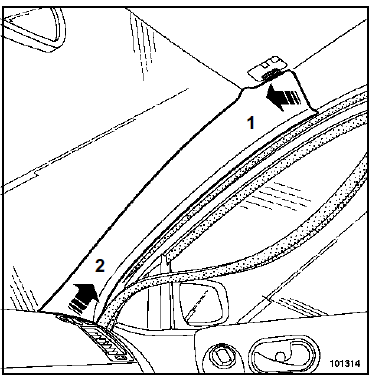

- Déclipper les garnitures de montant de pare-brise (1)
et (2).
- Déposer :
- les grilles de tweeters,
- les tweeters.

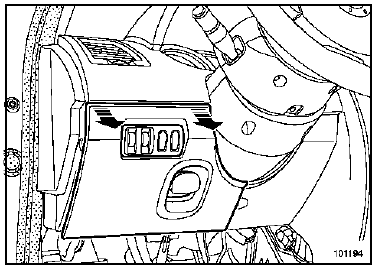

- Déclipper la trappe d'accès au carter inférieur.

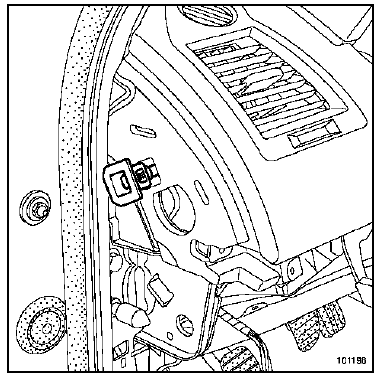

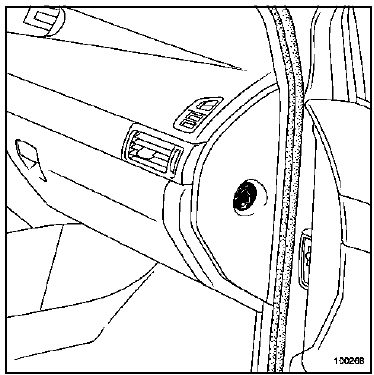

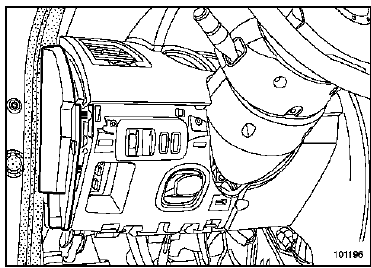

- Déclipper la joue latérale.

- Déclipper l'agrafe antirotation.

- Déclipper la commande de réglage en site des projecteurs
et du rhéostat.

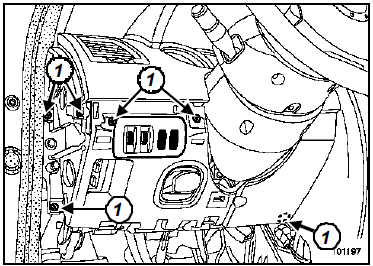

- Déposer les vis (1).
- Déposer l'airbag conducteur (Chapitre Airbag et prétensionneurs,
Airbag frontal conducteur, page 88C-
28).
- Déposer le volant de direction (voir Volant de direction).

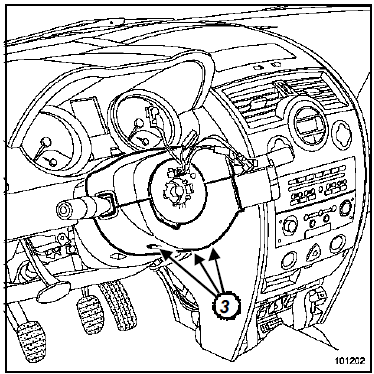

- les trois vis inférieures,
- les coquilles supérieures et inférieures.

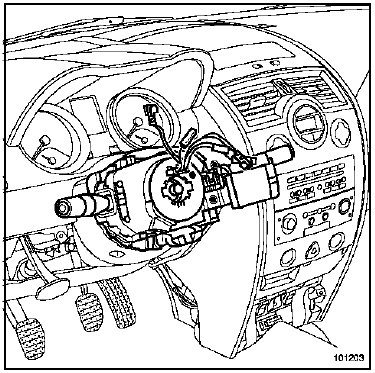

- Repérer la position de l'ensemble commande sous
volant.

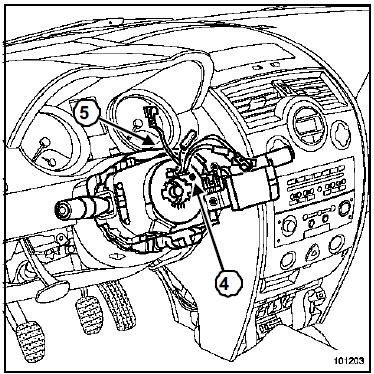

- Vérifier que le repère " 0 " du contacteur tournant
(4) soit bien positionné en face de l'index.
- Déposer l'ensemble commande sous volant.
- Desserrer la vis (5).
- Déclipper l'ensemble de la colonne de direction.
- Débrancher :
- les différents connecteurs (essuie-vitre, commande
de radio et d'éclairage),
- le connecteur du contacteur tournant.

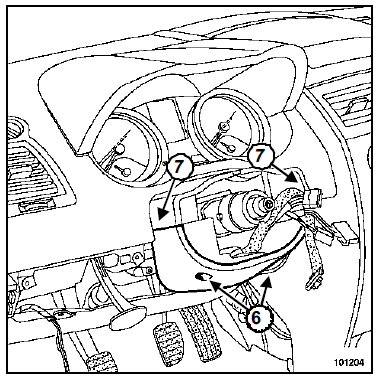

- Déposer les deux vis (6).
- Déclipper les deux clips supérieurs (7).
- Dégager la deuxième coquille inférieure.

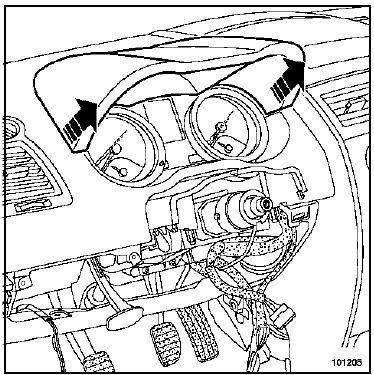

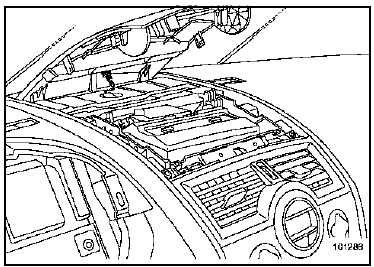

- Déclipper le dessus du tableau de bord (partiellement).
- Débrancher le connecteur du haut-parleur du système
Carminat.

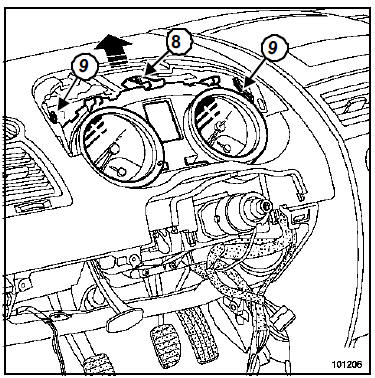

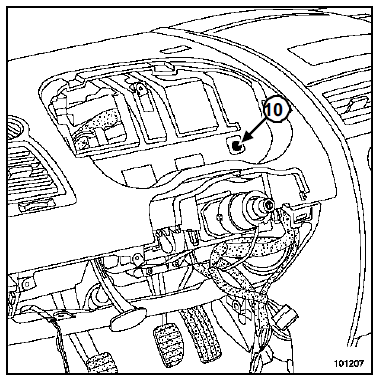

- Déposer la vis supérieure (8).
- Exercer une pression sur les deux clips (9).
- Déposer le tableau de bord.

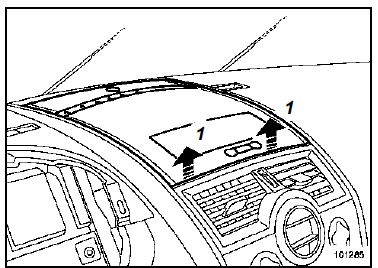

- Déclipper le cache supérieur (1) ou le support de l'afficheur
(version de base).

- Débrancher le capteur d'ensoleillement.

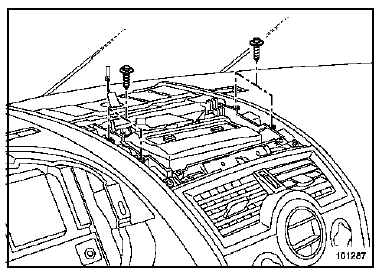

- Déposer les vis et l'écran Carminat (si le véhicule en
est équipé).
- Débrancher le connecteur.

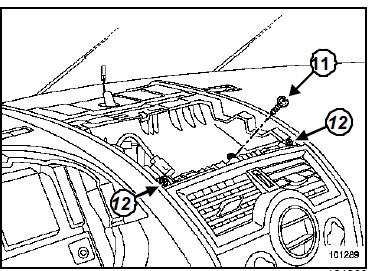

- la vis (11),
- les vis (12).

- Déposer la commande Carminat (si le véhicule en
est équipé), à l'aide de l'outil (Ms. 1373).
- Débrancher les différents connecteurs.

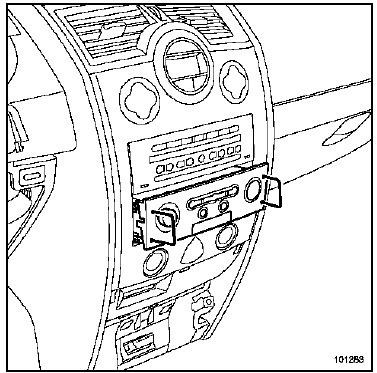

- Déposer l'autoradio à l'aide de l'outil (Ms. 1639).
- Débrancher les différents connecteurs.

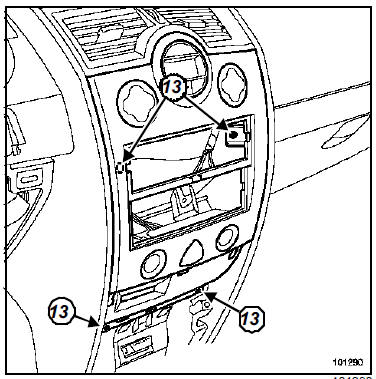

- Déposer les vis (13).
- Déclipper le support lecteur de carte, à l'aide de
l'outil (Car. 1597).
- Débrancher les différents connecteurs.

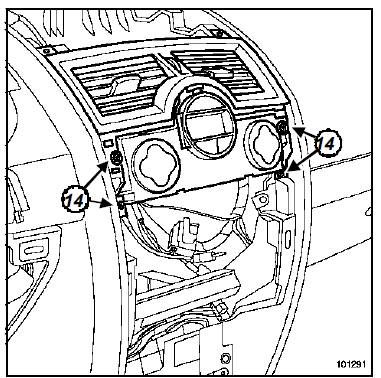

- Déposer les vis (14).
- Dégager l'ensemble " aérateur central - commande
de climatisation ".
Nota : Pour les véhicules qui ne sont pas équipés de la
climatisation régulée :
- déposer les vis (14),
- désolidariser l'aérateur central de la commande
de climatisation ou de chauffage,
- dégager l'aérateur.
|
- Positionner la commande de climatisation pour
qu'elle ne gêne pas lors de la dépose de la planche
de bord.
- Débrancher les différents connecteurs.

- Ouvrir le vide-poches.
- Déclipper la joue latérale.

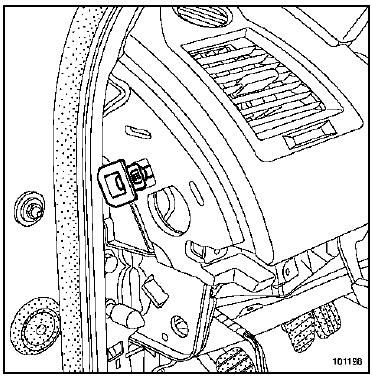

- Débrancher le contacteur d'inhibition de l'airbag
frontal passager.

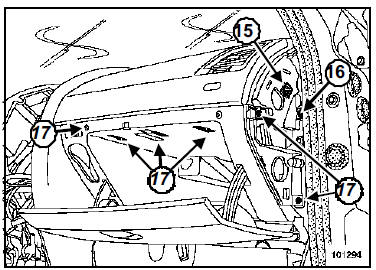

- Déclipper l'agrafe antirotation (15).
ATTENTION Les deux agrafes antirotation doivent être
remplacées
après chaque dépose. |
- la vis (16),
- les vis (17).

- Délipper les deux caches inférieurs.

- Déclipper l'éclaireur du vide-poches.
- Débrancher l'éclaireur du vide-poches.

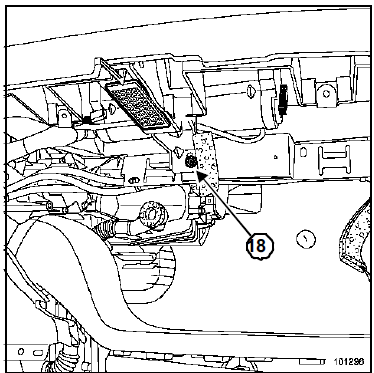

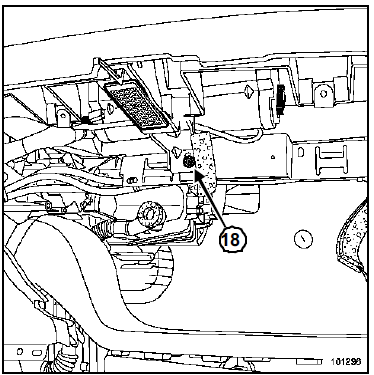

- Déposer la vis (18).
- Débrancher les deux connecteurs de l'airbag passager.

ATTENTION Avant de déposer la planche de bord, veiller à
l'hygiène du faisceau. Lors de la dépose de la
planche de bord, le levier de vitesse bloque la
planche de bord en partie inférieure. |

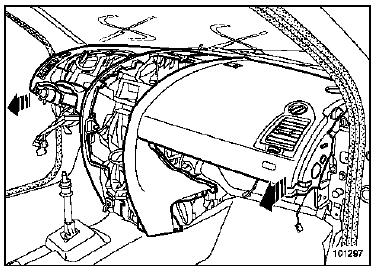

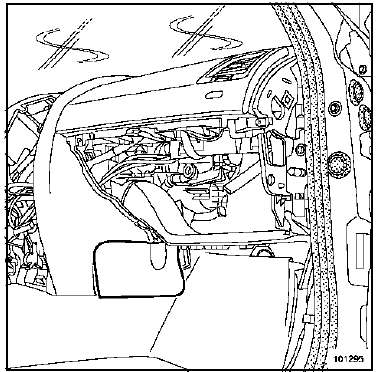

- Dégager la planche de bord. Cette intervention nécessite
deux opérateurs.
- Déposer l'airbag passager (Chapitre Airbag et prétensionneurs,
Airbag passager, page 88C-30).
REPOSE

- Reposer les deux agrafes antirotation.
ATTENTION Remplacer impérativement les deux agrafes
antirotation
(référence 82 00 155 867 ) après chaque
dépose. |
I -PARTICULARITÉ DE LA COMMANDE SOUS
VOLANT

- S'assurer, avant la repose :
- que les roues soient toujours droites,
- que la commande sous volant soit bien sur le repère
" 0 ".
II - PARTICULARITÉS DU VOLANT

ATTENTION
- Le volant doit rentrer librement dans les cannelures
(les cannelures possèdent des détrompeurs).
- Ne pas endommager les cannelures des
détrompeurs.

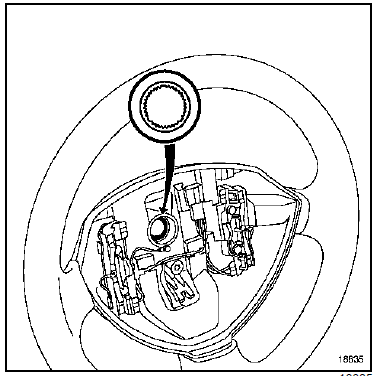

- Remplacer impérativement la vis du volant
après chaque démontage.
|
- Serrer au couple la vis du volant (4,4 daN.m).
III - PARTICULARITÉS DE L'AIRBAG
- Déverrouiller le calculateur si tout est correct sinon
voir le MR-366 Diagnostic.
IMPORTANT
- Effectuer un contrôle du calculateur d'airbag à
l'aide de l'outil de diagnostic.
- Tout manquement à ces prescriptions peut provoquer
une mise hors d'état de fonctionnement
normal des systèmes, voire un déclenchement
intempestif des airbags.
|

- Serrer au couple la vis (2 N.m)(18).
ATTENTION Brancher la batterie ; effectuer les
apprentissages
nécessaires (Chapitre Batterie). |
Trois modèles de tableau de bord peuvent équiper les
véhicules :
le tableau de bord " bas de gamme ",
le tableau de bord " moyenne gamme ",
le tableau d ...
