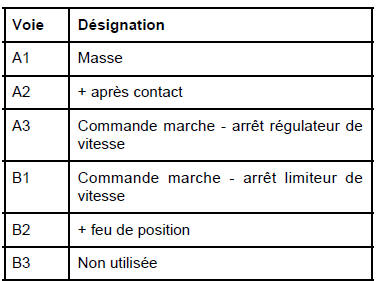

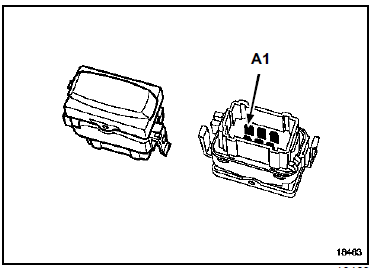

I - INTERRUPTEURS TROIS POSITIONS
II - CONTACTEUR DE VOLANT
- touche " Reprendre " : 900 Ω
- touche " 0 " : 0 Ω environ
- touche " + " : 270 Ω environ
- touche " - " : 100 Ω environ
| Nota : Pour la dépose de la commande sous volant, Chapitre Commande - signalisation, page |

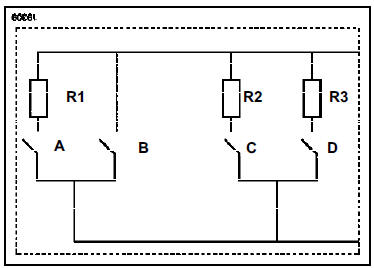

(R1) 900 Ω
(R2) 270 Ω
(R3) 100 Ω

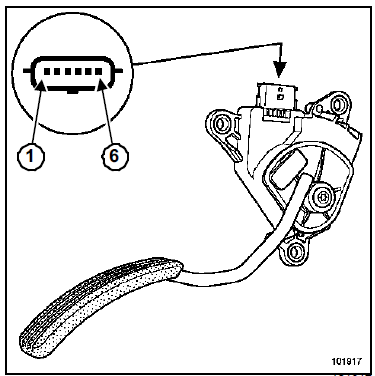

III - PÉDALE D'ACCÉLÉRATEUR
- Résistance piste 1 = 1700 Ω +/- 900
- Résistance piste 2 = 3875 Ω +/- 1025
| ATTENTION Pour fonctionner, le véhicule doit impérativement être équipé d'une pédale d'accélérateur comportant un point dur en fin de course. |

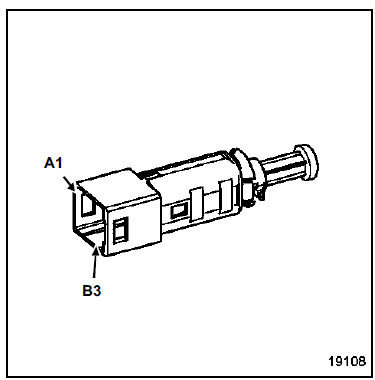

IV - CONTACTEUR DE STOP (DOUBLE)
La fonction " régulation de vitesse " utilise le contact à ouverture (commun avec l'allumage des feux). Le contact à fermeture est délivré par l'unité centrale habitacle.
Les deux informations sont comparées par le calculateur d'injection.
V - CONTACTEUR D'EMBRAYAGE
La pédale d'embrayage possède deux contacteurs et un potentiomètre :
- un contacteur de début de course spécifique à la fonction " régulation de vitesse " (connecteur gris),
- un contacteur de fin de course destiné à la fonction " véhicule sans clé " (connecteur bleu).
A la mise en place du contacteur, tirer sur la tige pour rattraper le jeu de réglage.
