Revue technique Renault Megane: Pont à prise sous caisse
RAPPEL DES CONSIGNES DE SECURITE
S'il faut déposer des organes lourds du véhicule, utiliser de préférence un pont élévateur à quatre colonnes.
Sur un pont élévateur à deux colonnes, après la dépose de ce type d'organes (exemple : groupe motopropulseur, train arrière, réservoir à carburant, etc.), il y a risque de basculement du véhicule.

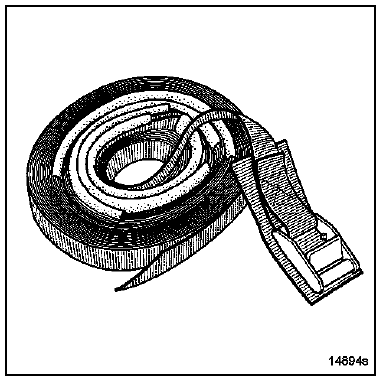

Lorsque le véhicule est levé sur un pont élévateur à deux colonnes à prise sous caisse, mettre en place des sangles de sécurité 77 11 172 554 disponibles au Magasin de Pièces de Rechange.
MISE EN PLACE DES SANGLES

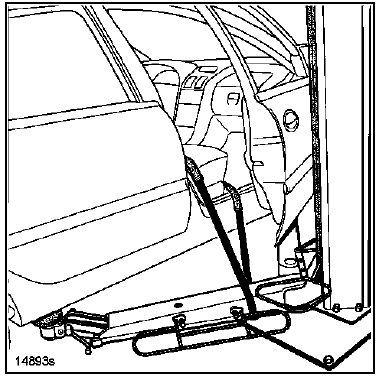

Exemple arrimage avant
Pour des raisons de sécurité, les sangles doivent toujours être en parfait état, les remplacer en cas de dégradation.
Lors de la pose des sangles, vérifier le bon positionnement des protections (sièges et parties fragiles).
Placer les sangles sous les bras du pont et faire un aller retour au travers du véhicule.
Ne pas serrer les sangles trop fort.
POSITIONNEMENT DES BRAS DE LEVAGE

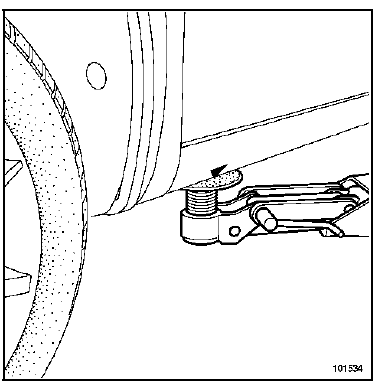

Avant

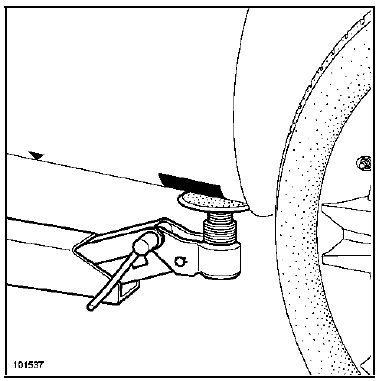

Arrière
Cric rouleur - chandelle
IMPORTANTL'utilisation d'un cric rouleur implique
obligatoirement l'emploi de chandelles appropriées.
ATTENTIONLe soubassement de ce véhicule est prot&eacu ...
