| ATTENTION : Pour le remorquage, se référer à la loi en vigueur dans chaque pays. Ne jamais prendre les tubes de transmission comme point d'attache. N'utiliser les points de remorquage que pour le remorquage sur route. Ne pas se servir des points de remorquage pour sortir le véhicule d'un fossé ou pour soulever directement ou indirectement le véhicule. Pour les véhicules équipés d'une boîte de vitesses automatique, il est préférable de les remorquer avec un plateau ou en levant les roues avant. Si cela est impossible, le remorquage peut exceptionnellement s'effectuer à une vitesse inférieure à 20 km/h et sur un parcours limité à 30 km maximum (levier en N). Si le véhicule est en panne de batterie, la colonne de direction reste verrouillée. Dans ce cas, remettre une batterie ou une source électrique pour verrouiller le calculateur d'airbag avec l'outil de diagnostic (voir chapitre 88C), ce qui déverrouille la colonne de direction. S'il n'est pas possible de verrouiller le calculateur d'airbag, il est impératif de lever l'avant du véhicule. |

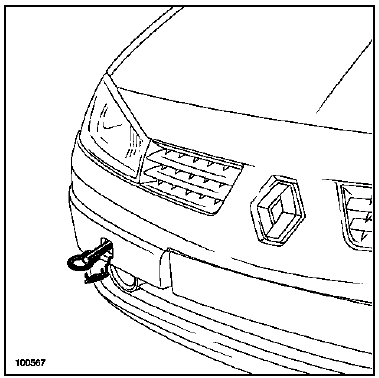

I - AVANT

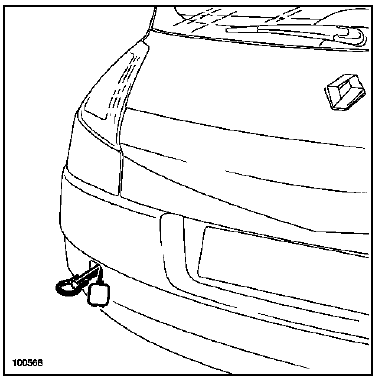

II - ARRIERE

Pont à prise sous caisse
Désignation des piècesEnsemble de commandes
sous volant : Fonctionnement
PRINCIPE DE FONCTIONNEMENT DE LA PARTIE
ÉCLAIRAGE ET DE L'ESSUYAGE
L'ensemble manette d'éclairage et manette d'essuyage
forme un élément indissociable, appelé
" commande sous volant ".
Cet élément est constitué d'un étage de comma ...
