Couples de serrage
|
|
Vis patte de fixation - armature dossier | 35 N.m |
Vis de fixation accoudoir - armature | 18 N.m |
DEPOSE
Déposer le dossier (voir chapitre 76A-A).

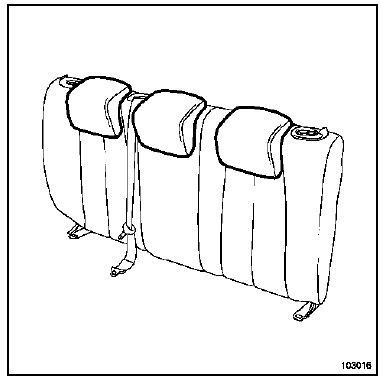

Déposer les appuie-tête.

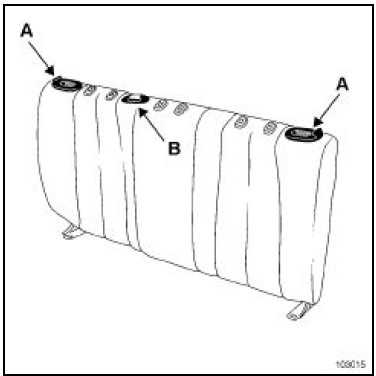

Déclipper l'enjoliveur de la commande de déverrouillage (A).
Déposer la vis (B).
Dégager l'enjoliveur de la sangle de ceinture.

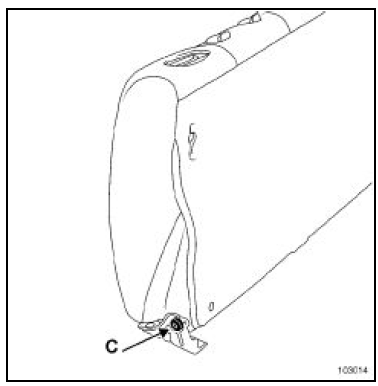

Déposer les vis (C).
Ouvrir les deux fermetures à glissière.

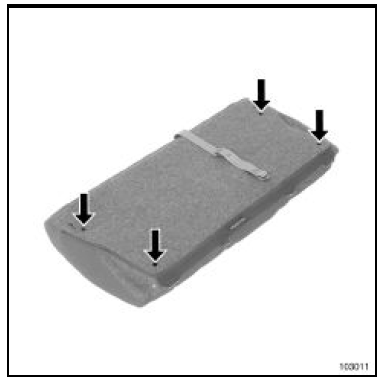

Déposer les agrafes.

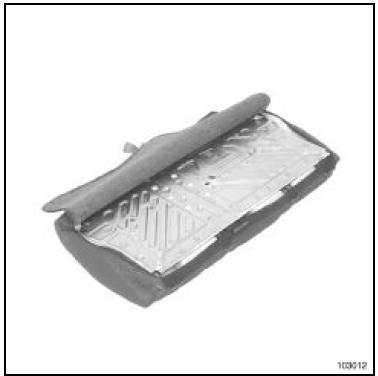

Dégarnir partiellement la coiffe afin d'accéder aux guides d'appuie-tête.

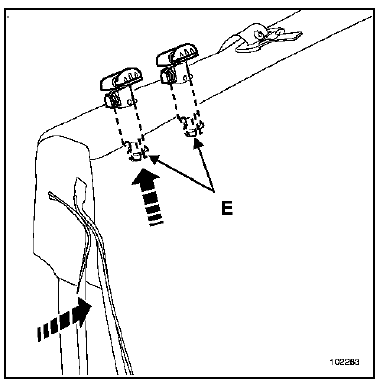

Exercer une pression sur les clips des guides (E).
Dégager les guides d'appuie-tête avec précaution pour d'éviter toute dégradation de la coiffe en partie supérieure.

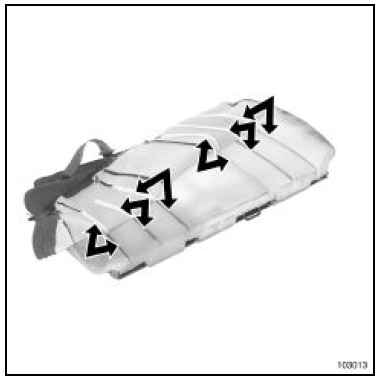

ATTENTION : Lors de la séparation "coiffe-mousse", maintenir les bandes de velcro (risque de dégradation de la mousse). |
Décoller les bandes de velcro.
REPOSE
Procéder dans le sens inverse de la dépose.
Utiliser l'outil (Car. 1558) (couleur bleue) pour la fermeture à glissière de la coiffe.
Commande externe des
vitesses
JH3 ou JR5 ou ND0
Couples de serragem
vis de fixation du boîtier
de commande
2,1 daN.m
vis du cache batterie
0,4 daN.m
DÉPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Dé ...
Renfort de fixation de traverse
de choc arrière
Le remplacement de cette pièce est une opération
complémentaire au remplacement de l'ensemble jupe
arrière et à la fermeture de longeron arrière.
Dans la méthode décrite ci-après, vous ne trouverez
que les descriptions et liaisons ...
Traverse inférieure de tablier
Le remplacement de cette pièce est complémentaire
au remplacement du renfort de tablier et au tablier
partiel, pour un choc latéral.
Les informations concernant les pièces
complémentaires seront traitées dans leurs chapitres
respectifs (voir sommaire) ...
