F9Q

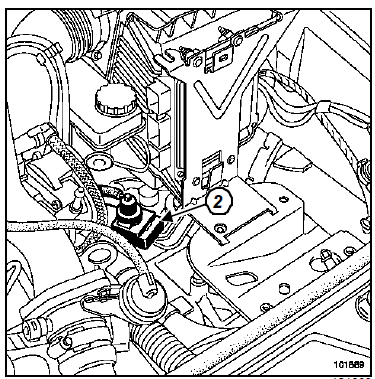

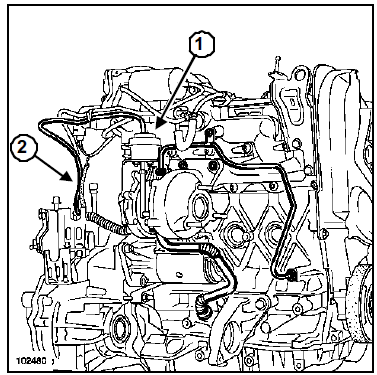

Le poumon (1) du clapet de régulation de pression de suralimentation est commandé par une électrovanne (2) pilotée par le calculateur d'injection. Cette électrovanne fait varier, en fonction des plages de fonctionnement du moteur, la dépression qui permet de réguler la pression de suralimentation.
Le clapet de régulation de pression de suralimentation est ouvert en position repos. Le moteur fonctionne alors en atmosphérique.

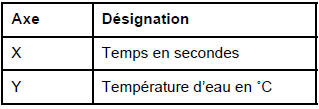

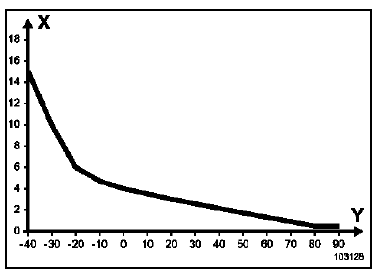

L'électrovanne fermée en position repos est alimentée après démarrage du moteur, après une temporisation variable en fonction de la température d'eau.
Tableau récapitulatif des états et paramètres du système
Tableau récapitulatif des états
Tableau récapitulatif des paramètres
...
