Revue technique Renault Megane: Boîtier de pré-postchauffage

F9Q ou K9K

Le boîtier de préchauffage est un relais électronique constitué d'un circuit de puissance pour chaque bougie de préchauffage. Il est piloté par la voie C F2 du calculateur d'injection pour le moteur K9K et par la voie C E2 du calculateur d'injection pour le moteur F9Q.

Nota : Il est situé derrière le pare-boue de la roue avant gauche.

DÉPOSE

  •  Débrancher la batterie

  • Déposer :
  •  la roue avant gauche,

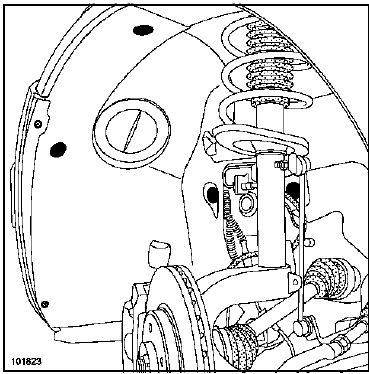

  •  le pare-boue de la roue avant gauche.

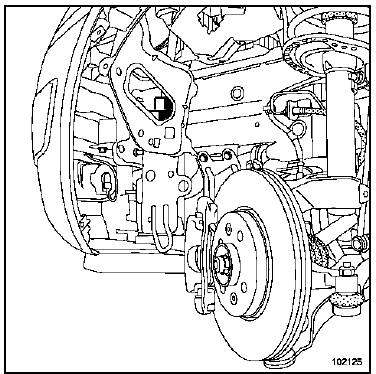

  • Débrancher le connecteur du boîtier de pré-postchauffage.
  •  Déposer le boîtier de pré-postchauffage.

REPOSE

  •  Procéder dans le sens inverse de la dépose.

Boîtier de pré-postchauffage : Branchement

F9Q ou K9K

Bougies de préchauffage

    Préchauffage
    ...

    Bougies de préchauffage
    F9Q ou K9K Couples de serragem bougies de préchauffage 1,5 daN.m La résistance d'une bougie de préchauffage est de 0,6 Ω (connecteur d&eacu ...
