Revue technique Renault Megane: Bougies de préchauffage
F9Q ou K9K
|
Couples de serragem
|
|
| bougies de préchauffage | 1,5 daN.m |
La résistance d'une bougie de préchauffage est de 0,6 Ω (connecteur débranché).
La dépose des bougies de préchauffage se fait sans ouvrir le circuit de gazole haute pression.
DÉPOSE
- Débrancher la batterie.
- Déposer les caches du moteur.
K9K

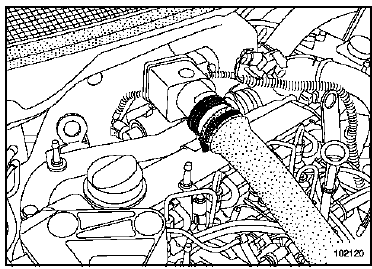

- Débrancher le conduit d'air.

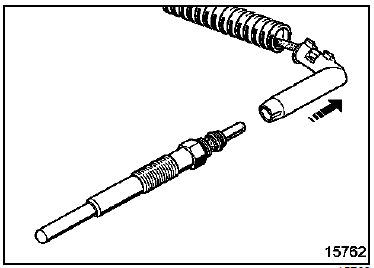

- Déclipper les connecteurs électriques des bougies.
- Nettoyer le contour des bougies pour éviter toute entrée d'impureté dans les cylindres.
- Desserrer puis déposer les bougies à l'aide d'une douille longue radio de 10 mm associée à un cardan universel.
- Utiliser une Durit pour dévisser complètement les bougies.
REPOSE
| ATTENTION Eviter toute introduction d'impuretés dans le cylindre pendant cette opération. |
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les bougies de préchauffage (1,5 daN.m).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
Boîtier de pré-postchauffage
F9Q ou K9K
Le boîtier de préchauffage est un relais électronique
constitué d'un circuit de puissance pour chaque bougie
de préchauffage. Il est piloté par l ...
Commande de prépostchauffage
F9Q ou K9K
La fonction de pré-postchauffage est gérée par le calculateur
d'injection.
PRINCIPE DE FONCTIONNEMENT DU PRÉ-
POSTCHAUFFAGE
1 - Mise du contact " pré ...
