Revue technique Renault Megane: Réglage pression
F9Q ou K9K
|
Outillage spécialisé indispensable |
|
| Mot. 1014 | Ensemble de contrôle et de réglage de la pression du turbo et de détecteur de fuites du moteur |
CLAPET DE RÉGULATION DE LA PRESSION DE SURALIMENTATION
F9Q
1 - Contrôle
| Nota : Le contrôle ainsi que le réglage ne peuvent pas s'effectuer avec le turbocompresseur en place. |
- Déposer le turbocompresseur (Chapitre Suralimentation).

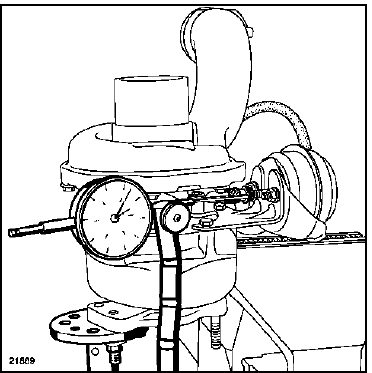

- Utiliser un pied magnétique muni d'un comparateur positionné en bout de tige de la soupape de régulation (le plus possible dans l'axe de la tige).
- Appliquer progressivement une dépression montante sur la soupape de régulation à l'aide du manomètre (Mot. 1014).
2 - Valeur
- Pour une valeur de dépression de 265 mbars, le déplacement de la tige doit être compris entre 0,5 et 3,5 mm.
- Pour une valeur de dépression supérieure à 600 mbars, la tige est en butée.
3 - Réglage

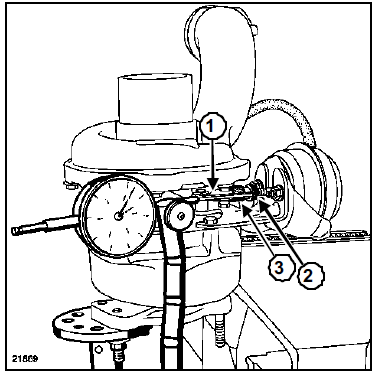

| Nota : Lors d'un contrôle, il est possible d'intervenir sur le réglage de la longueur de la tige de la soupape de régulation de la pression de suralimentation (1) (pression hors tolérances). |
- Desserrer le contre-écrou (2).
- Procéder au réglage en vissant ou en dévissant la molette (3) par demi-tour jusqu'à obtenir la bonne pression de calibrage.
- Visser la molette pour augmenter la pression de calibrage.
- Dévisser la molette pour diminuer la pression de calibrage.
| Nota : Contrôler le recyclage après avoir resserré le contre-écrou (2). |
- Valider la réparation par un essai routier en contrôlant les paramètres " rapport cyclique d'ouverture " du clapet de limitation de suralimentation et " pression de suralimentation " sur l'outil de diagnostic.
K9K
- Le réglage de la pression de suralimentation n'est pas réalisable
