Le remplacement de cette pièce est associé au renfort arrière de bas de caisse.
Cette pièce peut être remplacée de façons différentes suivant les versions.

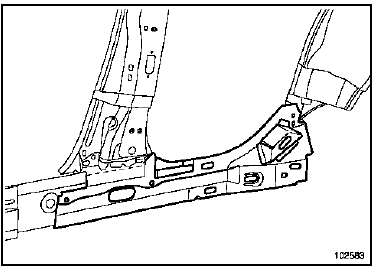

Version 5 portes

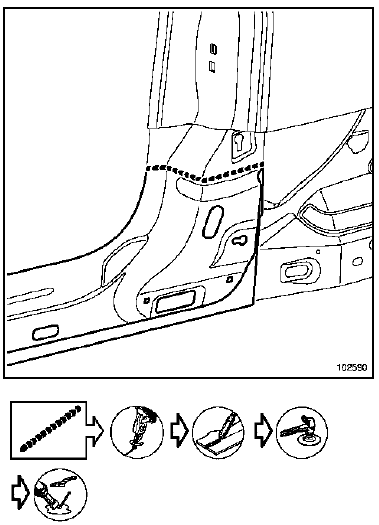

Complète : complémentaire au passage de roue arrière partiel inférieur et au renfort de pied milieu partiel (coupes spécifiques à cette opération).
Partielle : en partie arrière suivant coupe (a) complémentaire au passage de roue arrière partiel inférieur (coupe spécifique à cette opération).
Version 3 portes

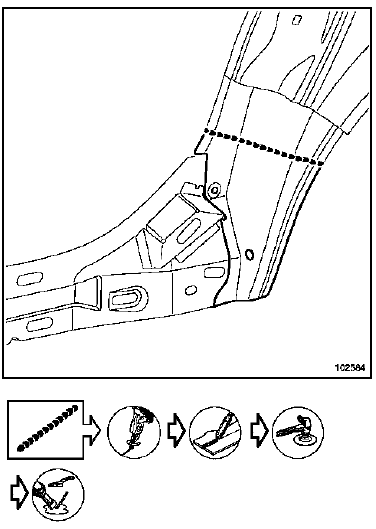

Complète : complémentaire à la doublure de custode partiel inférieur et au renfort de pied milieu partiel inférieur (coupes spécifiques à cette opération).
Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

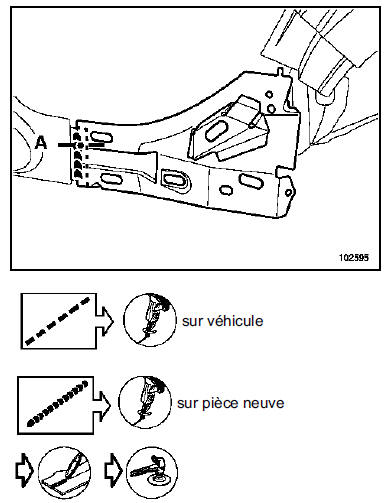

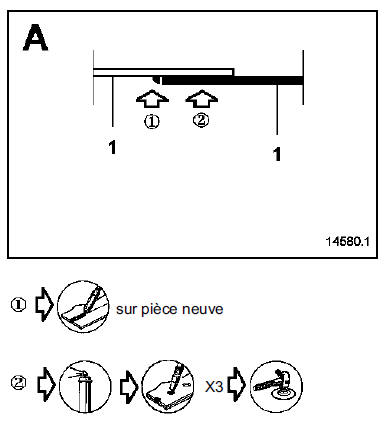

Dans le cas où les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

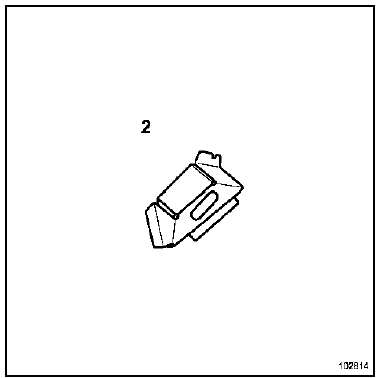

IMPORTANT Pour le remplacement complet ou partiel de cette pièce sur la version 5 portes il est nécessaire de commander en supplément le boîtier de rétention de choc (2). |
COMPOSITION DE LA PIECE DE RECHANGE

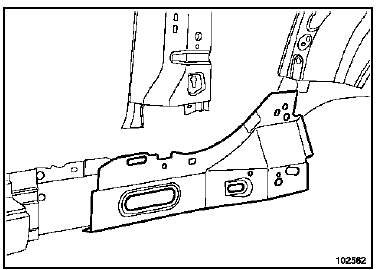

Pièce livrée seule.
Version 5 portes
PIECES CONCERNEES (épaisseur en mm) :
Version 3 portes
PIECES CONCERNEES (épaisseur en mm) :
CE EN POSITION
Version 3 portes
Particularité de remplacement de la fermeture arrière de bas de caisse
ATTENTION Pour pouvoir dépointer la fermeture arrière de bas de caisse, il est nécessaire d'effectuer une coupe sur le passage de roue arrière extérieur. |

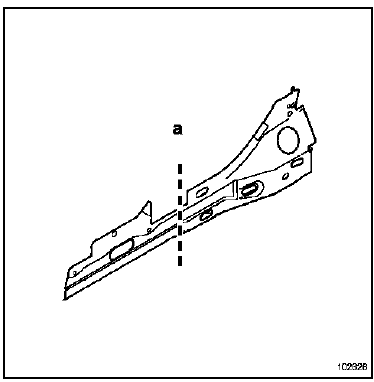

Détail de la coupe (a)
PIECE EN POSITION
Version 3 portes
Particularité de remplacement de la fermeture arrière de bas de caisse

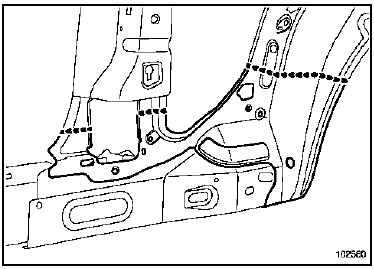

ATTENTION Pour pouvoir dépointer la fermeture arrière de bas de caisse, il est nécessaire d'effectuer une coupe sur la doublure de custode et sur le renfort de pied milieu. |
