Revue technique Renault Megane: Renfort de bas de caisse

Cette pièce peut se remplacer de différentes façons suivant les versions :

VERSION 5 PORTES

•  Complète, complémentaire au remplacement complet du bas de caisse.
•  Partielle :

1.  coupe (a) et (b) complémentaire à la coupe (a) et (b') du bas de caisse.
2.  coupe (a) et (c) complémentaire à la coupe (a), (c) et (d') du bas de caisse.
3.  coupe (b) et (c) complémentaire à la coupe (b) ou (b'), (c) et (d) du bas de caisse.

VERSION 3 PORTES

1.  Complète, complémentaire au remplacement complet du bas de caisse.
2.  Partielle :
3.  coupe (a) et (b) complémentaire à la coupe (a) et (b') du bas de caisse.
4.  coupe (a) et (c) complémentaire à la coupe (a) et (c) du bas de caisse.
5.  coupe (b) et (c) complémentaire à la coupe (b) ou (b') et (c) du bas de caisse.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

La combinaison des coupes est choisie en fonction des déformations.

COMPOSITION DE LA PIECE DE RECHANGE

ce livrée assemblée avec :
Renfort charnière supérieure pied avant.
Renfort charnière inférieure pied avant.
Ecrou serti M8 (X2).
Vis soudée M8X125-18.

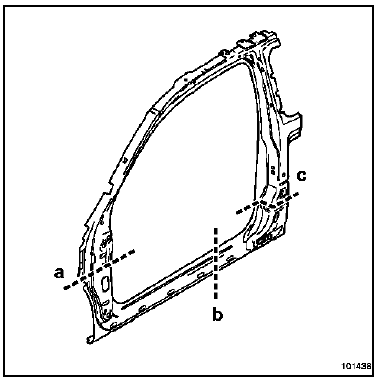

Version 5 portes

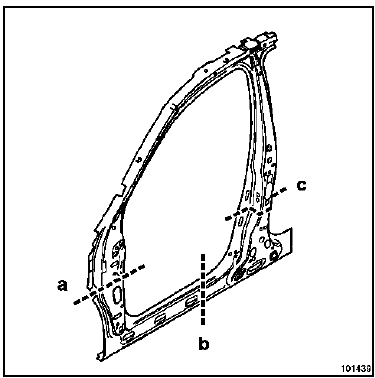

Version 3 portes

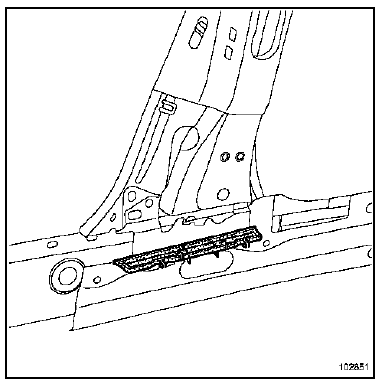

DETAIL DE LA POSITION DES INSERTS GONFLANTS

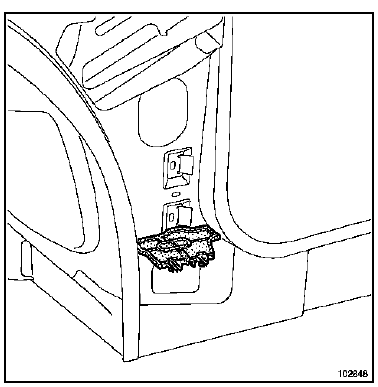

Pied avant versions 3 et 5 portes

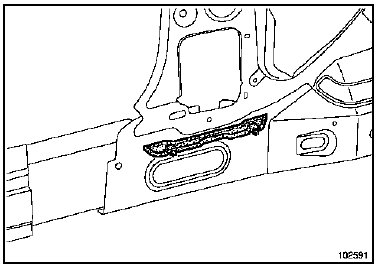

Pied milieu version 5 portes

Pied milieu version 3 portes

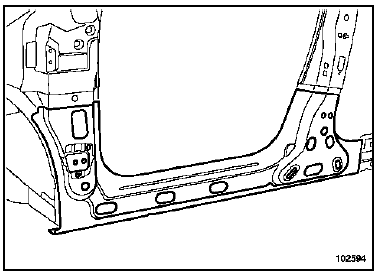

PIECE EN POSITION

Version 5 portes

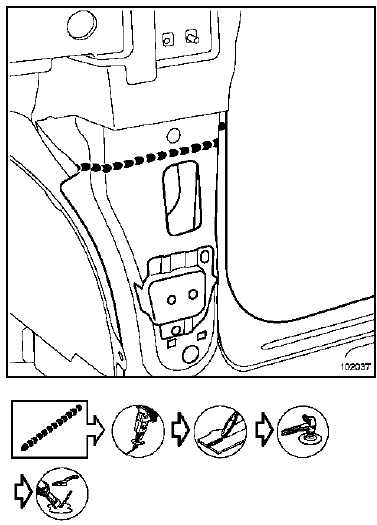

Détail de la coupe sur pied avant versions 3 et 5 portes

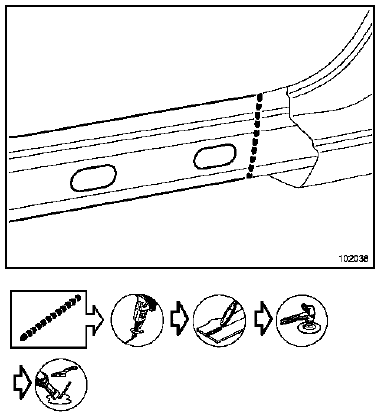

Détail de la coupe sous porte versions 3 et 5 portes

La coupe (b) s'effectue à côté du raboutage.

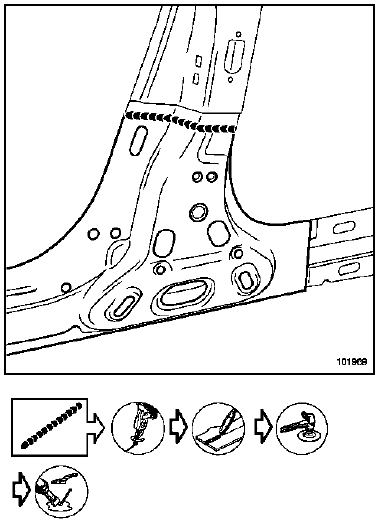

Détail de la coupe sur pied milieu version 5 portes

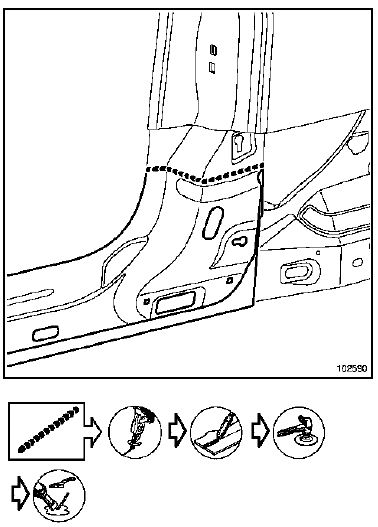

Détail de la coupe arrière version 3 portes

Le reste de la méthode de remplacement est identique à la version 3 portes.

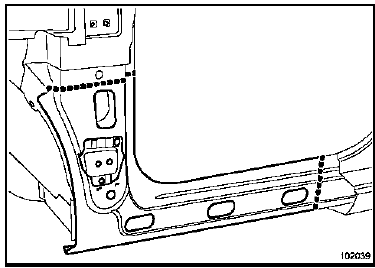

Exemple de combinaison de coupes (a) et (b).
