Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture arrière de bas de caisse.
Version 5 portes

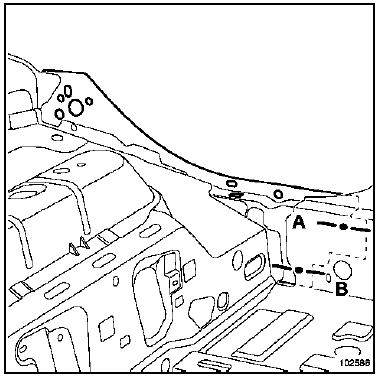

Complète : complémentaire au passage de roue arrière partiel inférieur suivant coupe basse, à la fermeture arrière de bas de caisse partielle suivant coupe (a).
Cette pièce peut aussi se remplacer en complément de la fermeture arrière de bas de caisse complète.
Version 3 portes
Complète : complémentaire au passage de roue arrière partiel inférieur, au renfort de pied milieu partiel coupe (c) la fermeture arrière de bas de caisse.
Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota : Dans le cas où les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des bouchons. |
Lors du remplacement de cette pièce, il est nécessaire de commander le raidisseur de renfort arrière de bas de caisse (2).

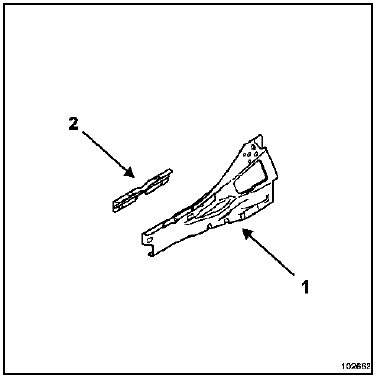

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.
Versions 3 et 5 portes

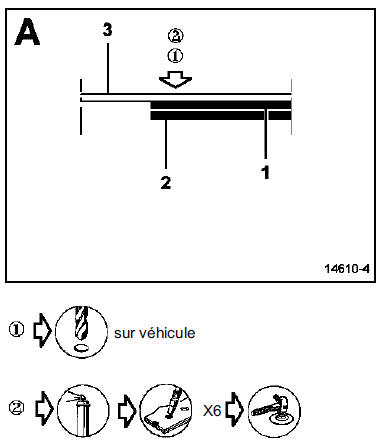

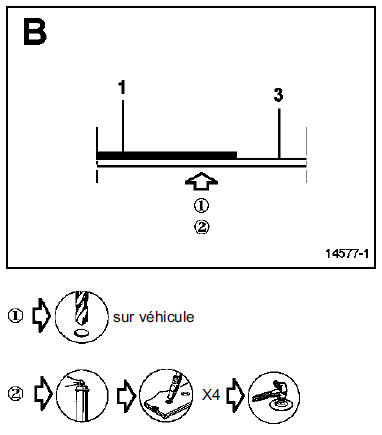

PIECES CONCERNEES (épaisseur en mm) :

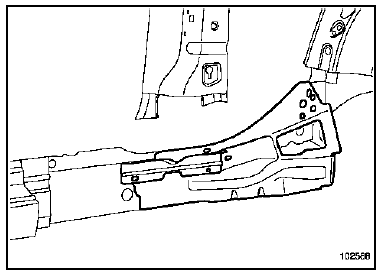

PIECE EN POSITION
Version 5 portes
Particularité du remplacement sur la version 5 portes
Nota : Afin de préserver le renfort de pied milieu lorsque celui-ci n'est pas touché, l'opération s'effectue par l'intérieur du véhicule. |
Version 3 portes

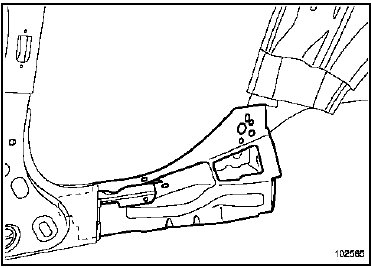

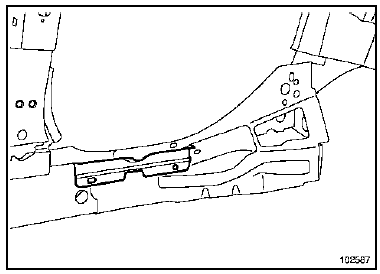

Pièce en position
II est aussi possible de dessouder le raidisseur de renfort arrière de bas de caisse afin de pouvoir redresser si nécessaire le renfort arrière de bas de caisse.
Airbag passager
Matériel indispensable
outil de diagnostic
Couples de serragem
vis de fixation de l'airbag
2 N.m
L' airbag frontal passager est équipé d'un sac gonflable
à deux volumes (petit et grand volume).
Il est ...
Siège complet
COUPLE DE SERRAGE (en N.m)
Vis de siège
35
IMPORTANT :Avant toute intervention sur le système
d'airbag,
verrouiller le boîtier électronique à l'aide des outils
de diagnostic (voir chapitre 8).
DEPOSE
P ...
Bas de caisse
Le remplacement de cette pièce est une opération de
base pour une collision latérale.
Dans la méthode décrite ci-après vous ne trouverez
que les descriptions et liaisons spécifiques à la pièce
concernée.
Les informations ...
