La dépose de l'actionneur de réglage en site nécessite la dépose du bloc optique.
| Nota : Pour les projecteurs au xénon (Chapitre Lampes au xénon). |
DÉPOSE

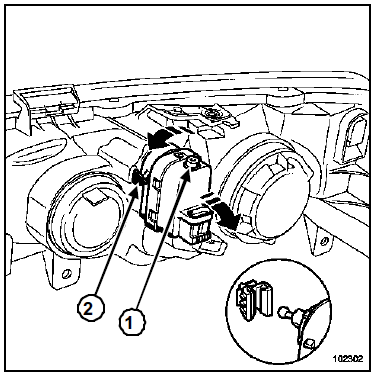

| ATTENTION Ecarter légèrement l'ergot (2) pour ne pas le casser. |
| Nota : Pour faciliter le désaccouplement, serrer la vis (1) de quelques tours. |
REPOSE
Maintenir la parabole vers l'arrière du projecteur en tirant sur le culot de la lampe.
Encliqueter la rotule dans l'agrafe du projecteur.
Positionner le moteur sur le projecteur.
Tourner le moteur d'un huitième de tour pour l'engager dans le projecteur.
Rebrancher le connecteur.
Reposer le cache étanche.
