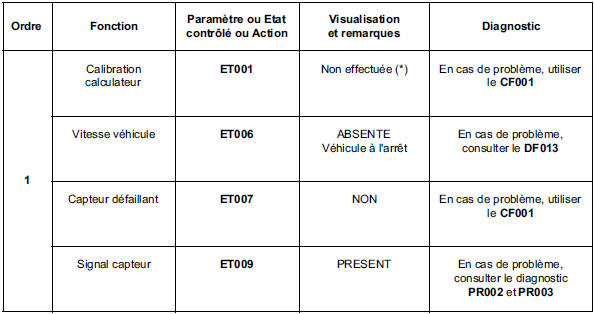

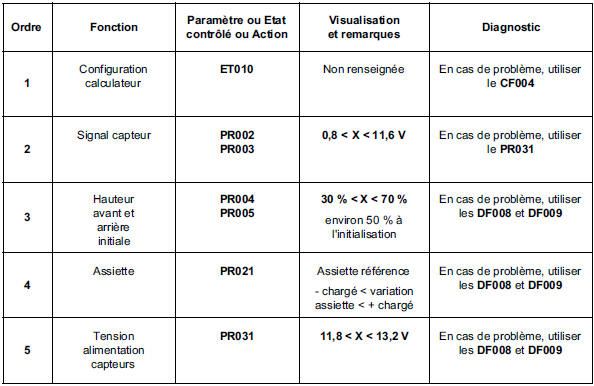

Revue technique Renault Megane: Contrôle de conformité
CONSIGNES
N'effectuer ce contrôle de conformité qu'après contrôle complet avec l'outil de diagnostic.
Condition d'exécution : feux de croisement allumés.
(*) Le type de défaut ne permettant pas la calibration lors d'une défaillance est défini par les ET006 à ET010.
CONSIGNES
N'effectuer ce contrôle de conformité qu'après contrôle complet avec l'outil de diagnostic.
Condition d'exécution : feux de croisement allumés.
"Sous-fonction Gestion Eclairage"
Interprétation des défauts
DF001
PRESENT
CALCULATEUR1.DEF : Anomalie électronique interne
2.DEF : Calibration calculateur non effectuée : organe défaillant lors
de la procédure
...
Effets client
CONSIGNES
Ne consulter les effets clients qu'après un contrôle complet avec l'outil de
diagnostic.
...
D'autres materiaux:
Gicleur de lave-projecteur
Couples de serragem
écrou du gicleur
2 N.m
DÉPOSE
Déposer le bouclier avant (voir Bouclier avant).
Déposer l'écrou (1).
Extraire le gicleur.
REPOSE
PARTICULARITÉS D'UN BOUCLIER NEUF
...
Effets clients
CONSIGNES
Avant de réaliser les démarches liées aux effets client, s'assurer de
l'absence de
défaut et de la conformité (ou non) des "paramètres" et "états", grâce à l'outil
de
diagnostic.
Si l'effet client n ...
Unité de protection et de
commutation : Branchement
+ batterie
Connecteur PPH1 (gris)
Connecteur PEH (noir)
Connecteur PPH2 (marron)
Connecteur PPA (noir)
Connecteur PEM (noir)
Connecteur PPM1 (noir)
Connecteur PPM2 (gris)
Connecteur P1 (bleu)
Connecteur P2 (cristal)
...
