Revue technique Renault Megane: Renfort supérieur de côté d'auvent

Revue technique Renault Megane / Tôlerie / Structure superieure avant / Renfort supérieur de côté d'auvent

Le remplacement de cette pièce peut s'effectuer suivant deux possibilités :

  •  complète : opération de base pour une collision avant,
  •  partielle : suivant la coupe (a), opération de base liée au remplacement du côté d'auvent partiel pour une collision avant.
ATTENTION

La position de coupe donnée dans les méthodes ne peut pas être décalées, elle est déterminée en fonction de celle des doublures et des renforts.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

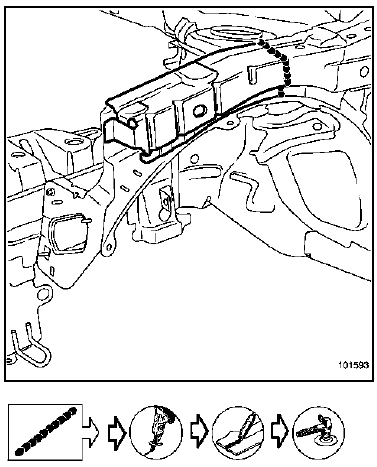

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée seule

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Renfort de côté d'auvent 0,9 / 1,5

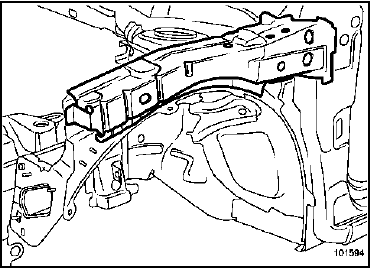

PIECE EN POSITION

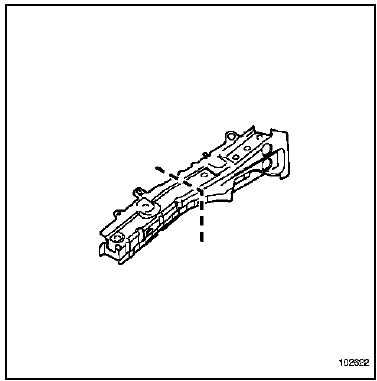

Détail de la coupe a

Détail de la coupe a

Support moteur

    Côté d'auvent
