Le remplacement de cette pièce est une opération complémentaire au côté d'auvent et au renfort d'auvent pour une collision avant, associée au remplacement partiel du longeron avant et du passage de roue pour un choc latéral droit uniquement.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
Pour cette opération l'utilisation du banc de redressage est indispensable.

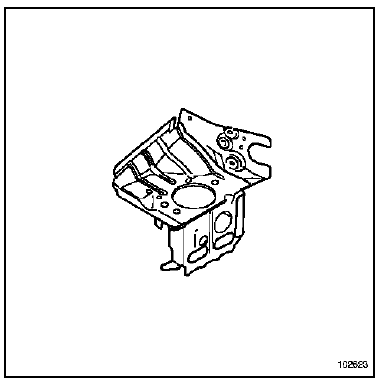

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Support moteur partie arrière
Renfort arrière support moteur
Support moteur partie centrale
Ecrous sertis M10
Vis serties M6-16

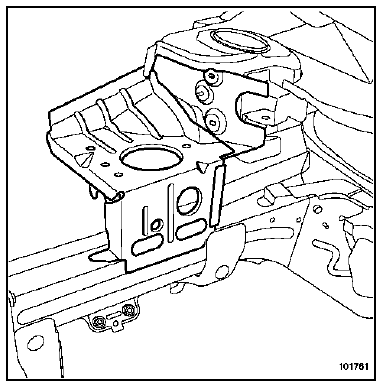

PIECES CONCERNEES (épaisseur en mm) :
PIECE EN POSITION

Renfort supérieur de côté d'auvent
Passage de roue avantBloc outils (Cric - Manivelle...) / Enjoliveur
Le bloc outils est situé dans le coffre :
soulevez le tapis de coffre.
La présence des outils dans le bloc
outils dépend du véhicule.
Clé de roue 1
Cric 2
Lors de sa remise en place, repliez correctement
le cric et positionnez correctement
la manivelle ...
Tableau récapitulatif des états et paramètres du système
Tableau récapitulatif des états
Tableau récapitulatif des paramètres
...
Afficheur
DÉPOSE
Déclipper la partie supérieure (1) de la planche de
bord suivant le mouvement indiqué sur l'image.
Déclipper l'afficheur en appuyant en (2).
Débrancher le connecteur.
REPOSE
Procéder dans le sens inverse ...
