Revue technique Renault Megane: Afficheur
DÉPOSE

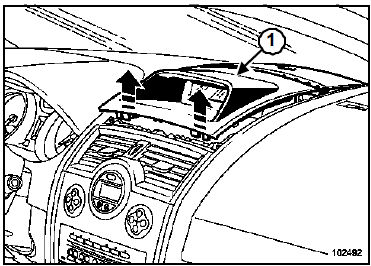

- Déclipper la partie supérieure (1) de la planche de bord suivant le mouvement indiqué sur l'image.

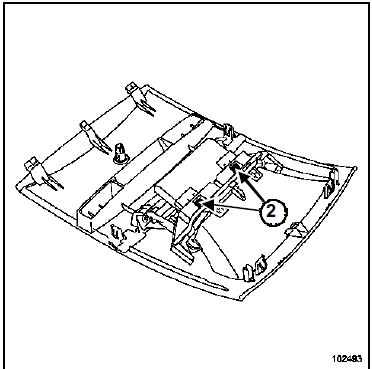

- Déclipper l'afficheur en appuyant en (2).
- Débrancher le connecteur.
REPOSE
- Procéder dans le sens inverse de la dépose.
"Haut de gamme" :
Branchement de l'ampli-tuner
Connecteur noir (A)
Connecteur noir (B)
Connecteur jaune (C)
Connecteur bleu (D)
ATTENTIONEntrer impérativement le code de l'ancien
amplituner
dans le ...
Afficheur "bas de gamme"
Connecteur rouge (30 voies)
Nota :
Si le véhicule est équipé du système de navigation,
(Chapitre Système télématique embarqu& ...
D'autres materiaux:
Navigation "haut de gamme" :
Branchements de l'unité
centrale de communication
Connecteur (1) 15 voies (rouge)
Connecteur (2) 30 voies (gris)
Connecteur (3) 30 voies (vert)
(4) et (5) : entrée et sortie d'antenne radio. ...
Goulotte de remplissage
IMPORTANTLors de cette opération, il est impératif de :
ne pas fumer et de ne pas approcher d'objet
incandescent près de l'aire de travail,
se protéger des projections d'essence dues à la
pression résiduelle régn ...
Régulateur de pression :
Contrôle
F4R ou K4J ou K4M
Outillage spécialisé indispensable
Mot. 1311-01
Manomètres et raccords
de prise de
pression d'essence
Mot. 1311-08
Raccord pour prise de
pression de carburant
IMPORTANTLors de cette opérat ...
