Revue technique Renault Megane: "Haut de gamme" : Branchement de l'ampli-tuner

Revue technique Renault Megane / Equipement électrique / Radio / "Haut de gamme" : Branchement de l'ampli-tuner

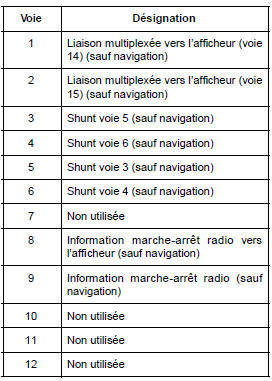

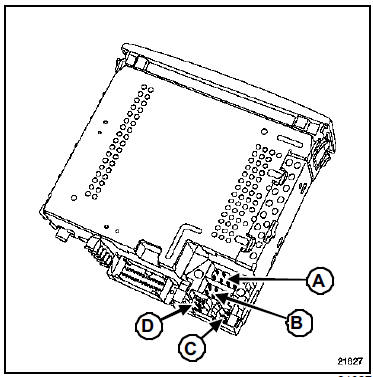

Connecteur noir (A)

Connecteur noir (A)

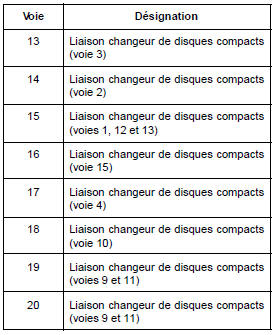

Connecteur noir (B)

Connecteur noir (B)

Connecteur jaune (C)

Connecteur jaune (C)

Connecteur bleu (D)

Connecteur bleu (D)

ATTENTION

Entrer impérativement le code de l'ancien amplituner dans le nouveau en cas de remplacement (Chapitre Radio, Sécurité Radio, page 86A-13).

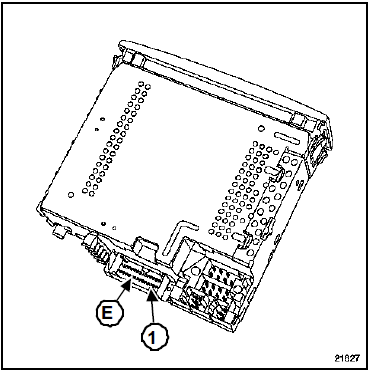

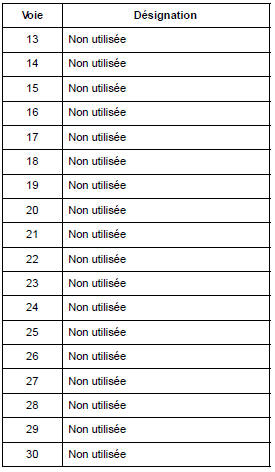

Connecteur rouge (E)

Connecteur rouge (E)

Afficheur

    "Haut de gamme" : Ampli-tuner
    Outillage spécialisé indispensable Ms. 1373 Outil de dépose autoradio Philips L'appareil intègre la fonction tuner. L'ampli-tuner est f ...

    Afficheur
    DÉPOSE Déclipper la partie supérieure (1) de la planche de bord suivant le mouvement indiqué sur l'image. Déclipper l'afficheur en appuyant en (2 ...
