Revue technique Renault Megane: "Haut de gamme" : Ampli-tuner
|
Outillage spécialisé indispensable |
|
| Ms. 1373 | Outil de dépose autoradio Philips |
L'appareil intègre la fonction tuner. L'ampli-tuner est fixé sur un support spécifique dans le coffre.
DÉPOSE
- Déposer :
- la garniture arrière droite (Chapitre Garnissage intérieur de caisse) dans le MR 365 - Carrosserie,

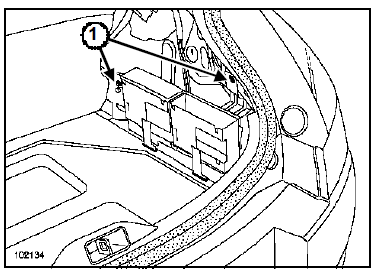

- les vis de fixation (1) du support de l'ampli-tuner.
- Lever légèrement le support pour le déposer.
- Débrancher les connecteurs de l'ampli-tuner.

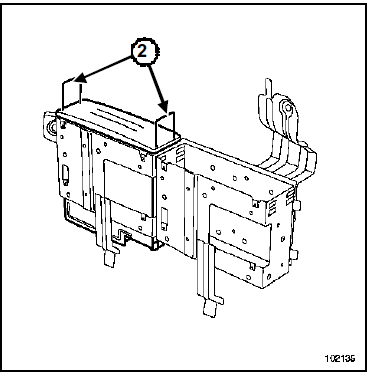

- Déposer l'ampli-tuner de son support avec l'outil (Ms. 1373)(2).
REPOSE
- Procéder dans le sens inverse de la dépose.
| En cas de remplacement de l'ampli-tuner, entrer impérativement le code de l'ancien ampli-tuner du véhicule (Chapitre Radio, Sécurité Radio, page 86A-13). |
"Haut de gamme" :
Branchement du changeur de
disques compacts
Connecteur noir
Connecteur vert
...
"Haut de gamme" :
Branchement de l'ampli-tuner
Connecteur noir (A)
Connecteur noir (B)
Connecteur jaune (C)
Connecteur bleu (D)
ATTENTIONEntrer impérativement le code de l'ancien
amplituner
dans le ...
D'autres materiaux:
Navigation "haut de gamme" :
Calculateur
Outillage spécialisé indispensable
Ms. 1373
Outil de dépose autoradio
Philips

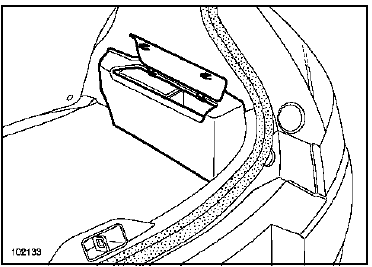

Le calculateur est placé dans le coffre à bagages, derrière
le cache.
DÉPOSE
Déposer le cache agrafé sur la moquette. ...
