Revue technique Renault Megane: Tôle d'entraînement
F4R ou K4M, et DP0
|
Outillage spécialisé indispensable |
|
| Mot.1677 | Secteur d'immobilisation du volant moteur (moteurs F) |
| Mot. 582-01 | Secteur d'immobilisation du volant moteur (moteurs K) |
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serrage
|
|
| vis de tôle d'entraînement (moteur F4R) | 4,5 daN.m + 50 +- 5 |
| vis de tôle d'entraînement (moteur K4M) | 5,5 daN.m + 50 +- 5 |
Cette opération se réalise après la dépose de la boîte de vitesses automatique.
DÉPOSE
F4R
- Mettre en place l'outil (Mot.1677); pour immobiliser la couronne de démarreur.
K4M
- Mettre en place l'outil (Mot. 582-01).

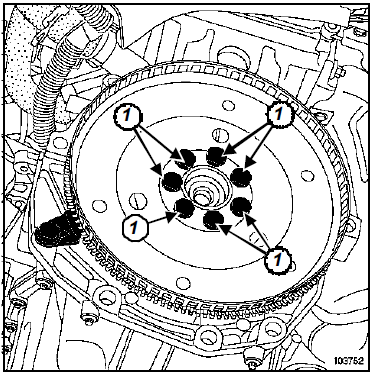

- Déposer :
- les vis (1),
- la tôle d'entraînement,
- l'outil (Mot.1677) ou (Mot. 582-01).
REPOSE
- Vérifier que la tôle d'entraînement ne soit pas endommagée (voile toléré de 0,2 mm sur le diamètre extérieur).

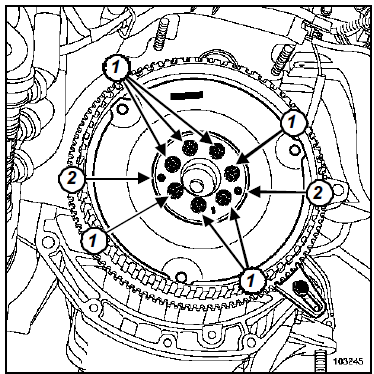

- Mettre en place la tôle d'entraînement, veiller à la positionner par rapport aux goupilles de centrage (2).
| Nota : Mettre de la LOCTITE FRENBLOC sur les filets des vis. |
- Approcher les vis sur la tôle d'entraînement.
F4R
- Serrer au couple et à l'angle les vis de tôle d'entraînement (moteur F4R) (4,5 daN.m + 50 +- 5) en immobilisant la couronne de démarreur à l'aide de l'outil (Mot.1677).
K4M
- Serrer au couple et à l'angle les vis de tôle d'entraînement (moteur K4M) (5,5 daN.m + 50 +- 5) en immobilisant la couronne de démarreur à l'aide de l'outil (Mot. 582-01).
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Brancher l'outil de diagnostic pour le contrôle de conformité.
