Le remplacement de cette pièce est une opération complémentaire au passage de roue avant ou à la traverse inférieure de baie pour un choc latéral.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |

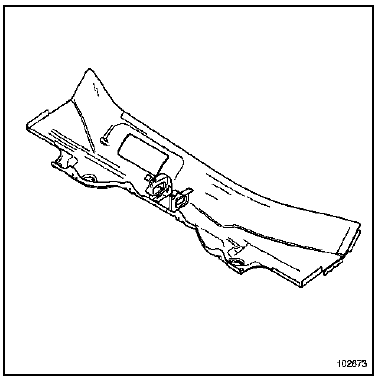

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Equerre droite de cloison de chauffage
Equerre gauche de cloison de chauffage
Renfort droit de cloison de chauffage
Renfort gauche de cloison de chauffage

PIECES CONCERNEES (épaisseur en mm) :


Passage de roue avant
Traverse inférieure de baieTests
CONSIGNES
Ne consulter les tests que lors du traitement d'un arbre de localisation
de
pannes (ALP) ou Interprétation des défauts.
Certains contrôles spécifiques sont regroupés en "tests" et sont exploités
suivant le besoin dans divers Arbres ...
Câble de commande externe
des vitesses
JH3 ou JR5 ou ND0
Couples de serragem
vis du cache batterie
0,4 daN.m
DÉPOSE
Débrancher la batterie en commençant par la borne
négative.
Déposer la commande externe complète.
