Revue technique Renault Megane: Traverse inférieure de baie
Le remplacement de cette pièce est complémentaire au remplacement de la fermeture de la traverse inférieure de baie.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |

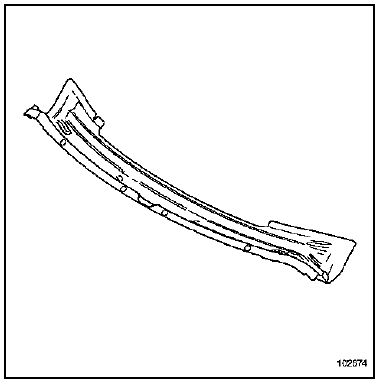

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Renfort gauche de fixation d'essuie-vitre
Ecrou sertis M6

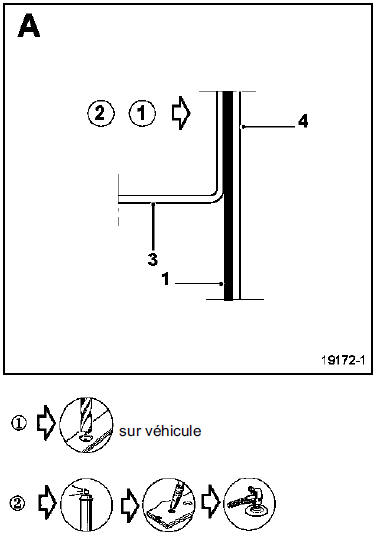

PIECES CONCERNEES (épaisseur en mm) :
- Traverse inférieure de baie 0,7
- Renfort gauche fixation d'essuie-vitre 1,2
- Fermeture de traverse inférieure de baie partie supérieure 0,7
- Cloison de chauffage 0,7

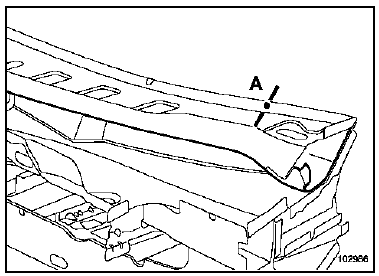

PIECE EN POSITION
