Revue technique Renault Megane: Absorbeur de vapeurs d'essence
ESSENCE
L'absorbeur se situe sur le réservoir sous le véhicule.
DÉPOSE

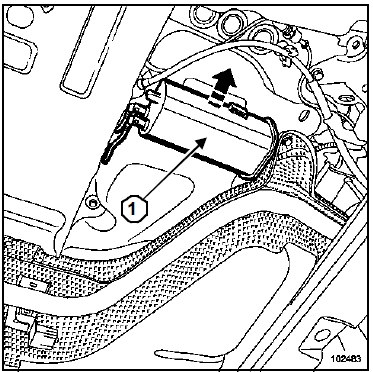

- Dégager l'absorbeur (1) de l'encoche de maintien du réservoir en poussant dans le sens de la flèche.

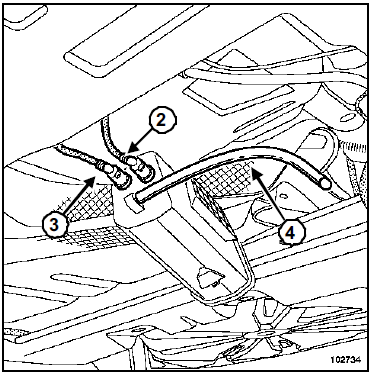

- Débrancher :
- la canalisation (2) d'arrivée des vapeurs du réservoir,
- la canalisation (3) de circulation des vapeurs vers l'électrovanne,
- le tuyau (4) de mise à l'air libre.
- Déposer l'absorbeur.
REPOSE
- Procéder dans le sens inverse de la dépose.
Réaspiration des vapeurs
d'essence : Contrôle
ESSENCE
I - CONTRÔLE DU FONCTIONNEMENT DE LA
PURGE DE L'ABSORBEUR DE VAPEURS
D'ESSENCE
Nota :
Un dysfonctionnement du système peut créer un
ralenti instable ou un ...
Absorbeur de vapeur
d'essence
Outillage spécialisé indispensable
Mot. 1311-01
Manomètres et raccords
de prise de
pression d'essence
CONTRÔLE DE L'ABSORBEUR DES
VAPEURS ...
