Revue technique Renault Megane: Contacteurs de lève-vitres avant sur porte conducteur
Les contacteurs de lève-vitres avant (côté conducteur) sont clippés sur une platine. La platine est clippée sur le panneau de porte.
DÉPOSE
- Protéger la garniture (par exemple avec un couteau à mastic).

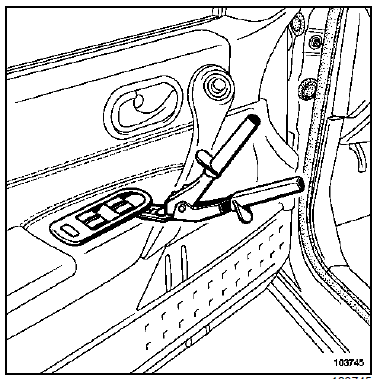

- Déclipper la platine à l'aide de la pince à dégrafer.
- Débrancher les connecteurs.
- Désolidariser le contacteur de lève-vitre de la platine.
Lève-vitres électrique :
Fonctionnement
I - TYPES DE MONTAGE
Trois types de contacteurs de lève-vitres sur porte
conducteur peuvent équiper le véhicule :
lève-vitre électrique conducteur et pas ...
Contacteurs de lève-vitres
avant sur porte conducteur :
Branchement
I - LÈVE-VITRE ÉLECTRIQUE CONDUCTEUR ET
PASSAGER SUR PORTE CONDUCTEUR
DIRECTION A DROITE ou DIRECTION A GAUCHE
Fonctionnement :
Contrôle de la résistance à ...
D'autres materiaux:
Interprétation des défauts
DF001
PRESENT
OU
MEMORISE
CIRCUIT CAPTEUR TEMPERATURE D'EAUCC.0 : Court-circuit à la
masse
CO.1 : Circuit ouvert ou court-circuit au + 12 V
CONSIGNES
Conditions d'application du diagnostic sur défaut mémorisé :
Si le défaut est d&e ...
Navigation "bas de gamme"
Outillage spécialisé indispensable
Ms. 1544
Outil de dépose autoradio-
Carminat Becker
DÉPOSE
Débrancher la batterie.
Insérer l'outil (Ms. 1544) dans les deux orifices (1).
Tirer sur les deux outils ...
Capot moteur
Pour ouvrir, tirez la manette 1, située
du côté gauche de la planche de bord.
Déverrouillage de sécurité du
capot
Pour déverrouiller, levez la languette 2.
Lors des
interventions à
proximité du moteur, celuici
pe ...
