Revue technique Renault Megane: Contacteurs de lève-vitres avant sur porte conducteur : Branchement

Revue technique Renault Megane / Equipement électrique / Lèves vitres électriques - toit ouvrant / Contacteurs de lève-vitres avant sur porte conducteur : Branchement

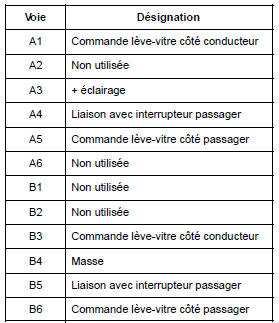

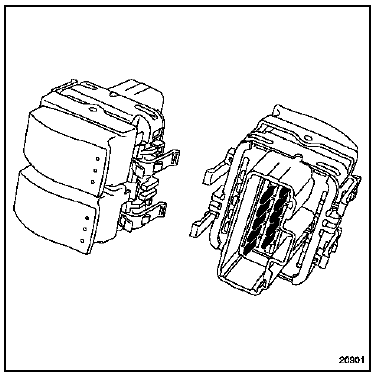

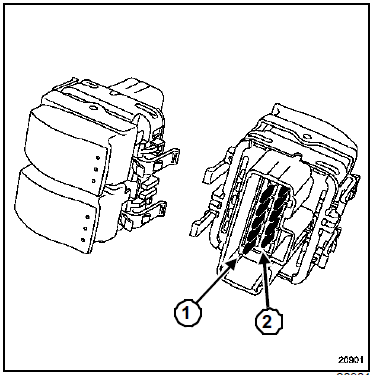

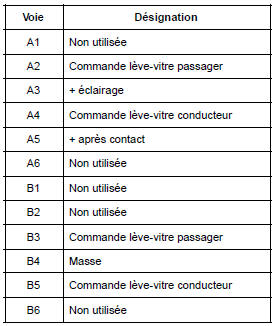

I - LÈVE-VITRE ÉLECTRIQUE CONDUCTEUR ET PASSAGER SUR PORTE CONDUCTEUR

DIRECTION A DROITE ou DIRECTION A GAUCHE

Fonctionnement :

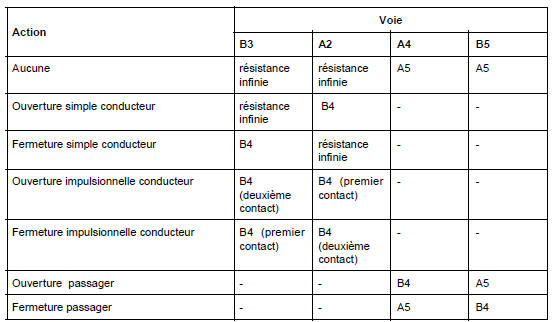

Fonctionnement : Contrôle de la résistance à l'aide d'un ohmmètre.

La valeur lue doit être proche de 0 Ω lors du contact entre les deux voies.

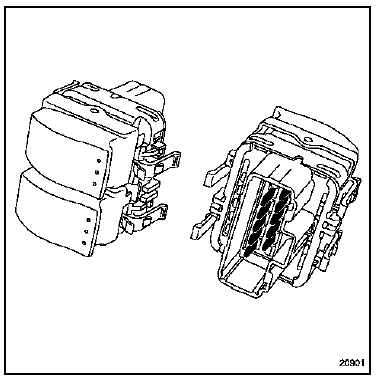

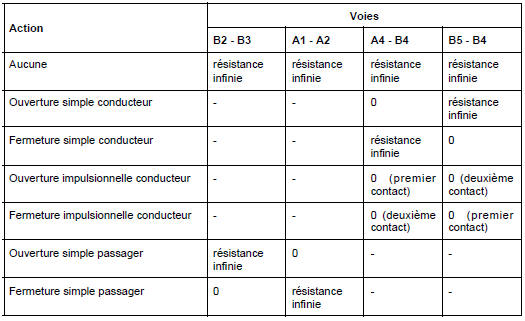

II - LÈVE-VITRE IMPULSIONNEL CONDUCTEUR ET

II - LÈVE-VITRE IMPULSIONNEL CONDUCTEUR ET LÈVE-VITRE PASSAGER

DIRECTION A GAUCHE

Fonctionnement :

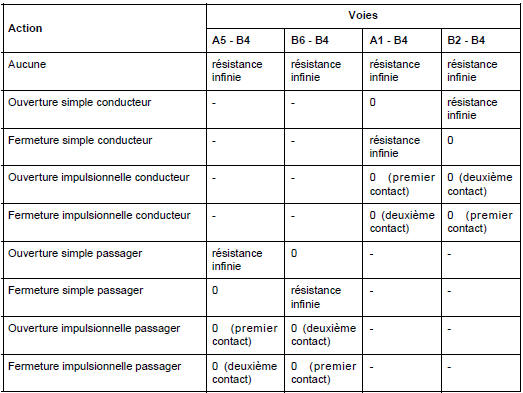

Fonctionnement : Contrôle de la résistance à l'aide d'un ohmmètre.

La valeur lue doit être proche de 0 Ω lors du contact entre deux voies.

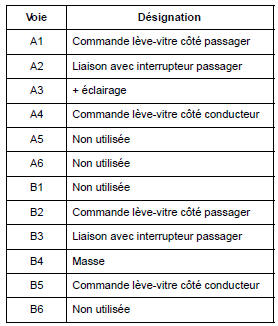

DIRECTION A DROITE

DIRECTION A DROITE

Fonctionnement :

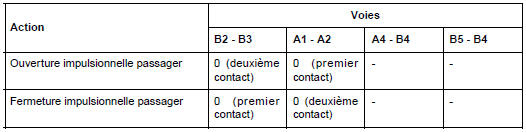

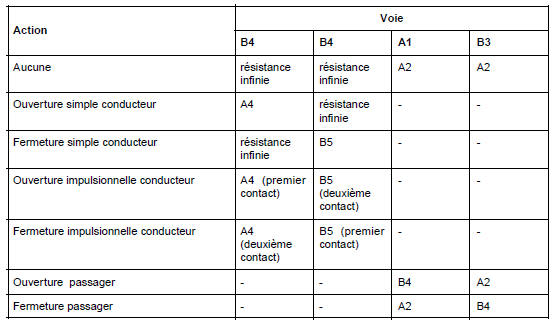

Fonctionnement : Contrôle de la résistance à l'aide d'un ohmmètre.

La valeur lue doit être proche de 0 Ω lors du contact entre deux voies.

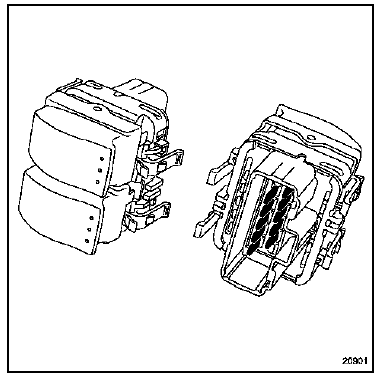

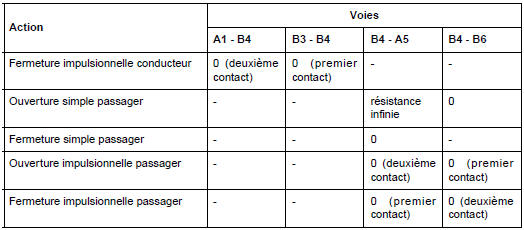

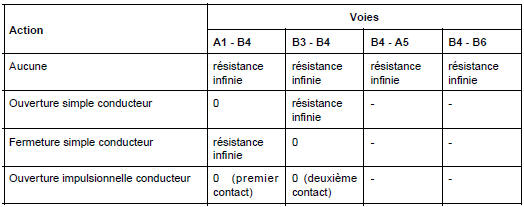

III - LÈVE-VITRE IMPULSIONNEL CONDUCTEUR

III - LÈVE-VITRE IMPULSIONNEL CONDUCTEUR ET PASSAGER

DIRECTION A GAUCHE

Fonctionnement :

Fonctionnement : Contrôle de la résistance à l'aide de d'un ohmmètre.

La valeur lue doit être proche de 0 Ω lors du contact entre deux voies.

DIRECTION A DROITE

DIRECTION A DROITE

Fonctionnement :

Fonctionnement : Contrôle de la résistance à l'aide d'un ohmmètre.

La valeur lue doit être proche de 0 Ω lors du contact entre deux voies.

IV - LÈVE-VITRE ARRIÈRE IMPULSIONNEL (TOUS

IV - LÈVE-VITRE ARRIÈRE IMPULSIONNEL (TOUS TYPES)

Fonctionnement :

Fonctionnement : Contrôle de la résistance à l'aide d'un ohmmètre.

La valeur lue doit être proche de 0 Ω lors du contact entre les deux voies.
