Revue technique Renault Megane: Contacteur de lève-vitre avant sur porte passager
Le contacteur de lève-vitres passager est clippé sur la poignée.
DÉPOSE

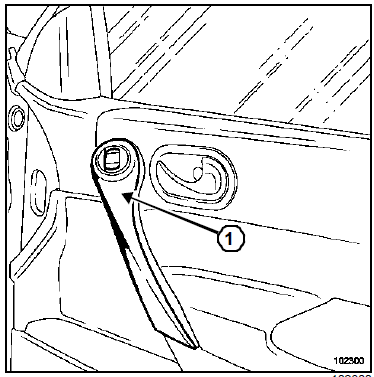

- Déclipper la partie supérieure (1) de la poignée.
- Désolidariser le contacteur de lève-vitre de la platine.
Contacteurs de lève-vitres
avant sur porte conducteur :
Branchement
I - LÈVE-VITRE ÉLECTRIQUE CONDUCTEUR ET
PASSAGER SUR PORTE CONDUCTEUR
DIRECTION A DROITE ou DIRECTION A GAUCHE
Fonctionnement :
Contrôle de la résistance à ...
Contacteur de lève-vitre avant
sur porte passager :
Branchement
Lève-vitre électrique sur porte passager
Fonctionnement :
Contrôle de la résistance à l'aide d'un ohmmètre.
La valeur lue doit être proche d ...
D'autres materiaux:
Configuration
CONFIGURATION DU RESEAU MULTIPLEXE
Sur ce véhicule, les deux calculateurs qui hébergent la configuration du
réseau multiplexé sont le calculateur
d'Airbag et le calculateur d'Unité Centrale Habitacle.
L'écran "Configuration" se compose de de ...
Diagramme de fonctionnement
ALP 1
Methode d'alimentation des calculateurs pour diagnostic
CONSIGNES
Les véhicules ne possèdent pas de position " + après contact ". Pour
alimenter les calculateurs,
positionner le badge dans le repose-badge et effectuer un appui long sur le
bouton de d&e ...
Schéma
K4J ou K4M
Moteur
Radiateur
Aérotherme
Vase d'expansion
Pompe à eau
Thermostat
Purgeur
Ajutage 9 mm
Nota :
La valeur de tarage de la soupape de dégazage du
vase d'expansion est de 1,4 bar.
K9K
Moteur
Radiateur
Aéro ...
