Revue technique Renault Megane: Calculateur
DP0
|
Couples de serragem
|
|
| cache batterie | 0,4 daN.m |
Le calculateur se situe derrière le passage de roue gauche.
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les caches du moteur.
- Débrancher la batterie en commençant par la borne négative.
- Déposer le bouclier avant.

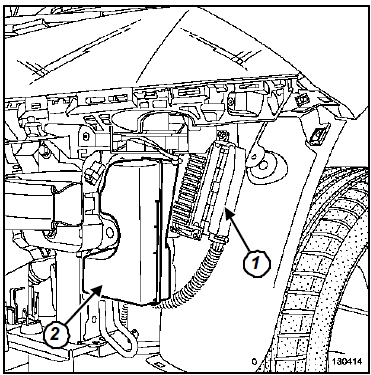

- Débrancher le connecteur du calculateur (1).
- Déposer le résonateur (2).

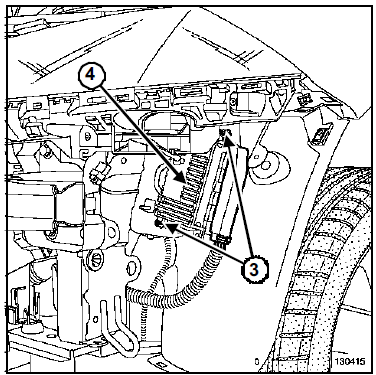

- Déposer :
- les deux écrous (3) de fixation du calculateur,
- le calculateur (4).
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple le cache batterie (0,4 daN.m).
REMPLACEMENT DU CALCULATEUR
| Nota : Lors du remplacement du calculateur de la boîte de vitesses automatique, il est nécessaire de charger dans la mémoire du nouveau calculateur de la boîte de vitesses automatique, le niveau de vieillissement de l'huile de boîte de vitesses automatique stocké dans la mémoire du calculateur à remplacer. |
- Appliquer la procédure suivante.
- Lire dans la mémoire du calculateur à remplacer, la valeur de viellissement de l'huile par le paramètre PR133 : " Compteur d'usure d'huile " et noter la valeur.
- Remplacer le calculateur.
- Saisir la valeur de vieillissement de l'huile dans la mémoire du nouveau calculateur par la commande CF320 : " Report compteur usure d'huile ".
- Vérifier la saisie par le paramètre " compteur d'usure d'huile ".
- Saisir la date d'intervention après-vente par la commande CF320 " Ecriture date intervention aprèsvente ".
- Faire un essai routier pour que le nouveau calculateur mémorise les apprentissages.
