Revue technique Renault Megane: Capteurs de vitesse
DP0
|
Couples de serragem
|
|
| vis de fixation du capteur de vitesse de sortie | 1 daN.m |
| vis de fixation du capteur de vitesse d'entrée | 1 daN.m |
| vis du cache batterie | 0,4 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les caches du moteur.
- Débrancher la batterie en commençant par la borne négative.
| Nota :
La dépose des capteurs de vitesse s'effectue
sans vidange et sans dépose de la boîte de vitesses
automatique.
En cas de remplacement d'un capteur, déposer systhématiquement le connecteur de boîte (Chapitre Boîte de vitesses automatique, Connecteur de boîte de vitesses, page 23A-36). |
- Déposer le protecteur sous moteur.
I -CAPTEUR DE VITESSE D'ENTRÉE

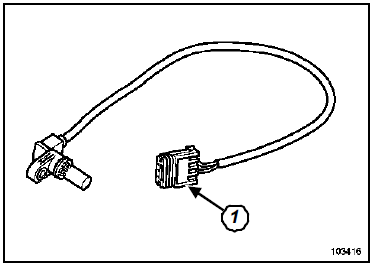

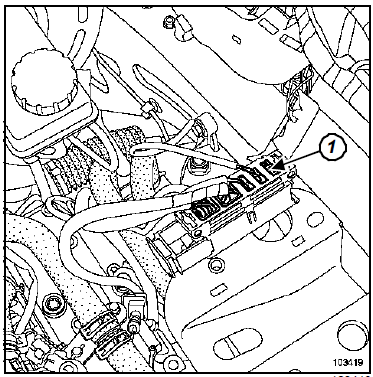

- Extraire le connecteur (1) de la platine support connecteur de boîte.

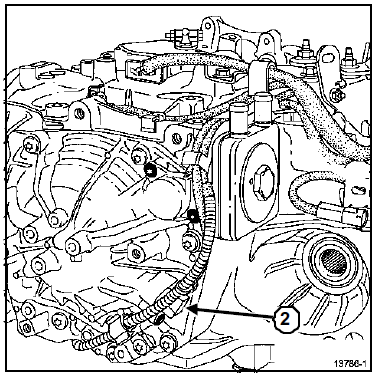

- Déposer le capteur (2) de vitesse d'entrée.
| ATTENTION Protéger le connecteur en le glissant dans un sac plastique imperméable. |
II - CAPTEUR DE VITESSE DE SORTIE

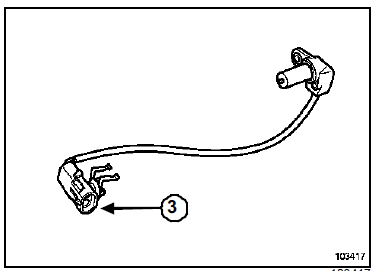

- Débrancher le connecteur (3).

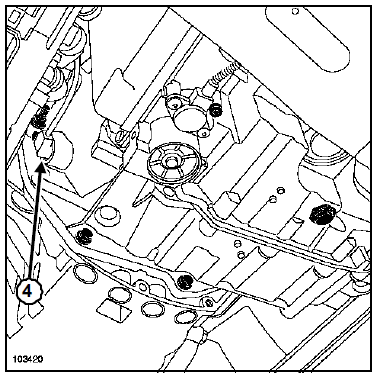

- Déposer le capteur (4) de vitesse de sortie.
| ATTENTION Protéger le connecteur en le glissant dans un sac plastique imperméable. |
REPOSE
- Procéder dans le sens inverse de la dépose.
- Serrer au couple :
- la vis de fixation du capteur de vitesse de sortie (1 daN.m),
- la vis de fixation du capteur de vitesse d'entrée (1 daN.m)
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
