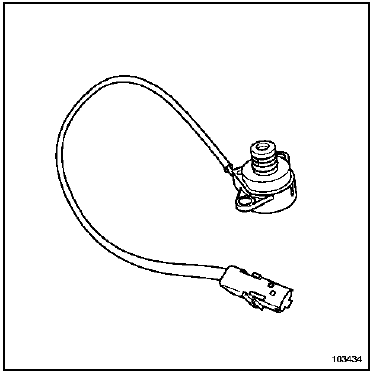

Revue technique Renault Megane: Electrovanne de pilotage de débit
DP0
|
Couples de serragem
|
|
| vis de fixation d'électrovanne de pilotage de débit de l'échangeur | 1 daN.m |
| vis du cache batterie | 0,4 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les caches du moteur.
- Débrancher la batterie en commençant par la borne négative.
| Nota : La dépose de l'électrovanne de pilotage de débit de l'échangeur s'effectue sans vidange et sans dépose de la boîte de vitesses automatique. |

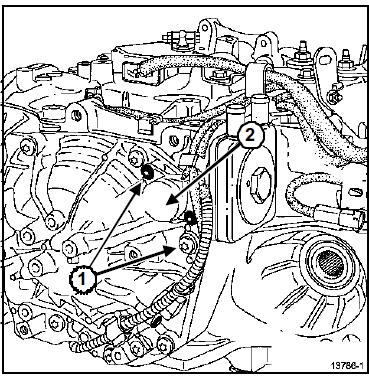

- Déposer :
- les deux vis d'électrovanne (1),
- l'électrovanne de pilotage de débit de l'échangeur (2).
REPOSE
- Procéder dans le sens inverse de la dépose.
- Serrer au couple la vis de fixation d'électrovanne de pilotage de débit de l'échangeur (1 daN.m).
