Revue technique Renault Megane: Implantation des éléments

Revue technique Renault Megane / Moteur et périphériques / Injection essence / Implantation des éléments

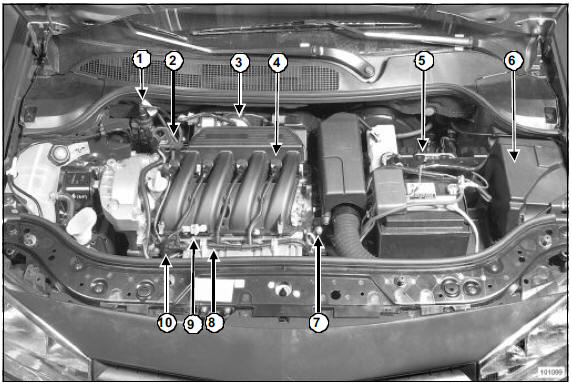

K4J

  1. Electrovanne de recirculation des vapeurs d'essence
  2. Capteur de pression de collecteur
  3. Boîtier papillon motorisé
  4. Bobine d'allumage
  5. Calculateur d'injection
  6. Unité de protection et de commutation
  7. Sonde de température d'eau
  8. Capteur de cliquetis
  9. Sonde de température d'air
  10. Rampe d'injection et d'injecteurs

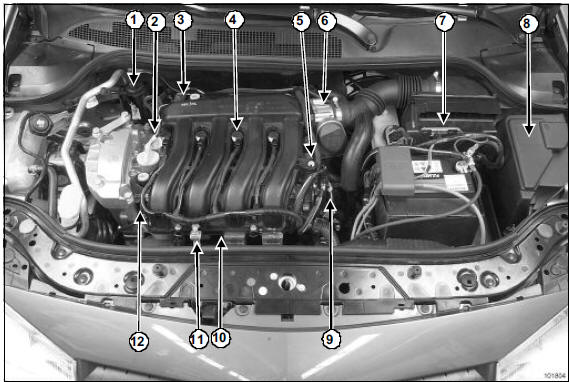

K4M

  1. Electrovanne de recirculation des vapeurs d'essence
  2.  Electrovanne de déphaseur d'arbre à cames
  3. Capteur de pression de collecteur
  4.  Bobine d'allumage
  5. Capteur de position d'arbres à cames
  6. Boîtier papillon motorisé
  7. Calculateur d'injection
  8. Unité de protection et de commutation
  9. Sonde de température d'eau
  10. Capteur de cliquetis
  11. Sonde de température d'air
  12. Rampe d'injection et injecteurs

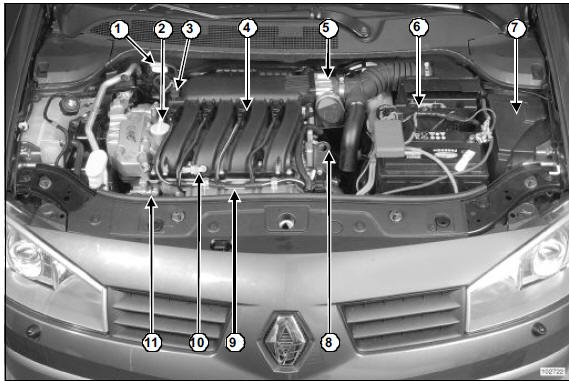

F4R

  1. Electrovanne de recirculation des vapeurs d'essence
  2. Electrovanne de déphaseur d'arbre à cames
  3. Capteur de pression de collecteur
  4. Bobine d'allumage
  5. Boîtier papillon motorisé
  6. Calculateur d'injection
  7. Unité de protection et de commutation
  8. Sonde de température d'eau
  9. Capteur de cliquetis
  10. Sonde de température d'air
  11. Rampe d'injection et injecteurs

K4J

  1. Calculateur d'injection

  1. Rampe d'injection
  2. Injecteurs

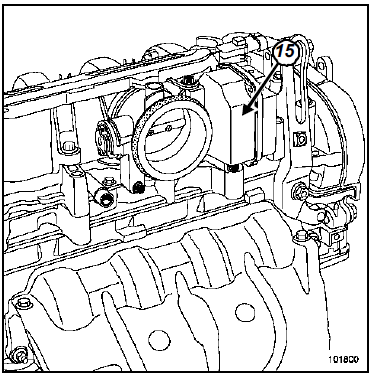

  1. Boîtier papillon motorisé

  1. Electrovanne de recirculation des vapeurs d'essence
  2. Sonde de température d'air
  3. Capteur de pression collecteur
  4.  Bobines d'allumage

  1. Sonde de température d'eau
  2.  Capteur de cliquetis

K4M

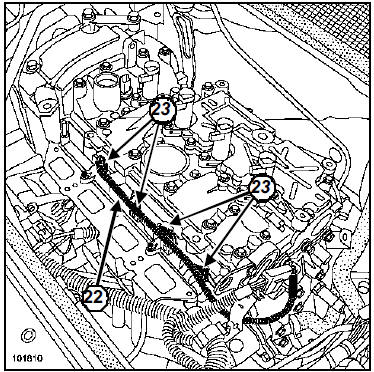

  1. Rampe d'injection
  2.  Injecteurs

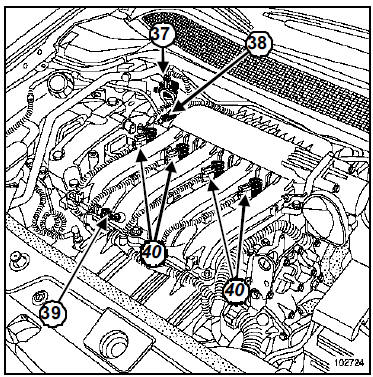

  1. Electrovanne de recirculation des vapeurs d'essence
  2.  Capteur de pression collecteur
  3. Sonde de température d'air
  4. Bobines d'allumage

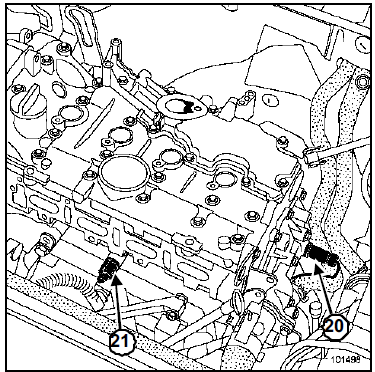

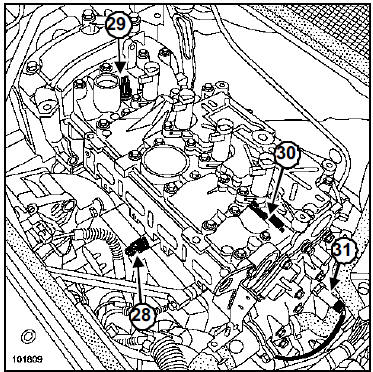

  1. Capteur de cliquetis
  2. Electrovanne de déphaseur d'arbre à cames
  3. Capteur de position d'arbre à cames
  4. Sonde de température d'eau

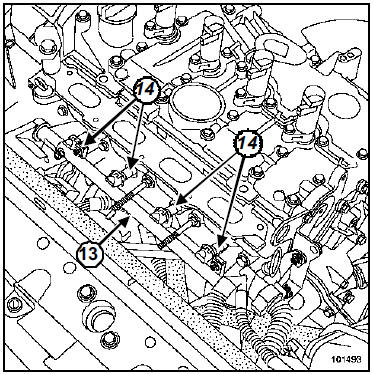

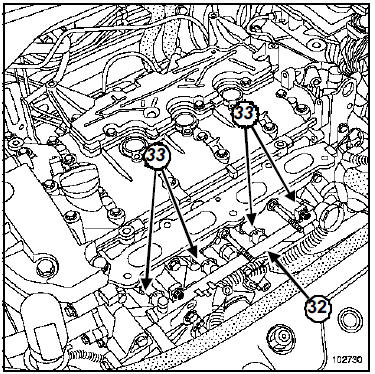

  1. Rampe d'injection
  2. Injecteurs

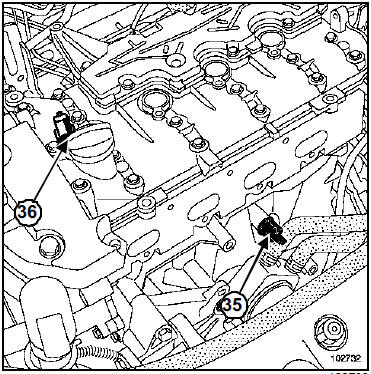

  1. Sonde de température d'eau

  1. Capteur de cliquetis
  2. Electrovanne de déphaseur d'arbre à cames

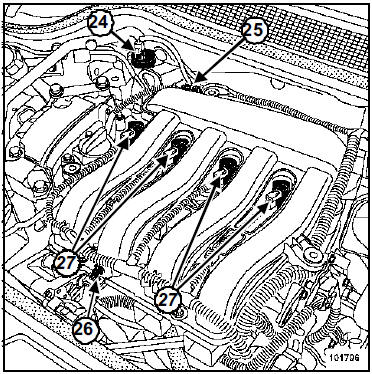

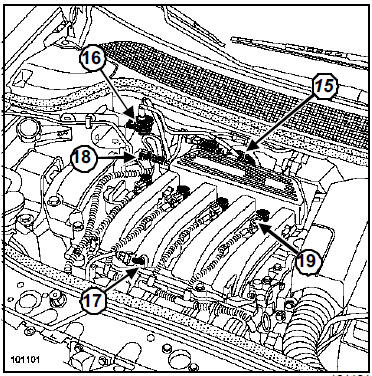

  1. Electrovanne de recirculation des vapeurs d'essence
  2. Capteur de pression collecteur
  3. Sonde de température d'air
  4. Bobines d'allumage

F4R ou K4M

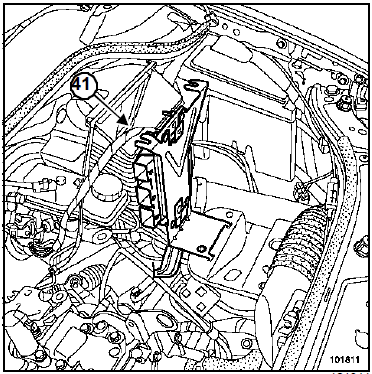

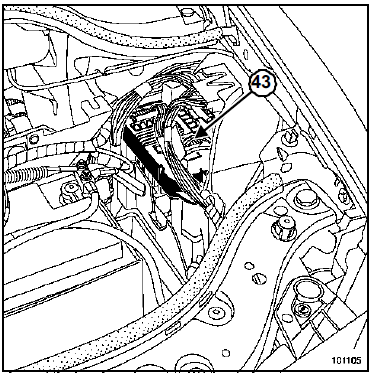

  1. Calculateur d'injection

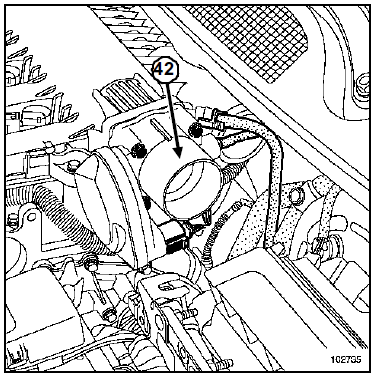

  1. Boîtier papillon motorisé

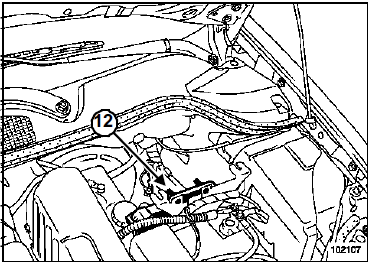

  1. Unité de protection et de commutation

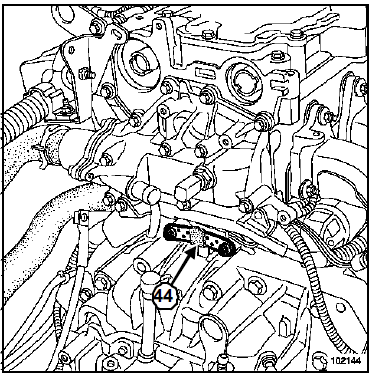

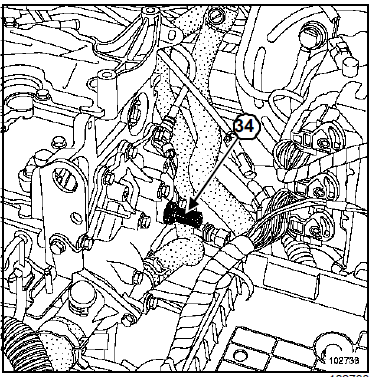

  1. Capteur de régime et de position

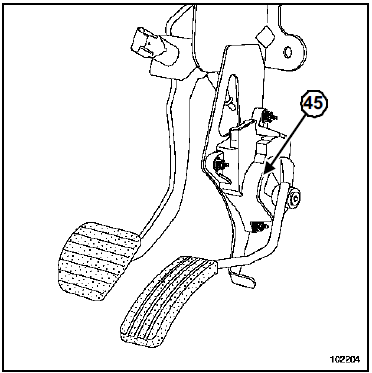

  1. Potentiomètre de pédale d'accélérateur

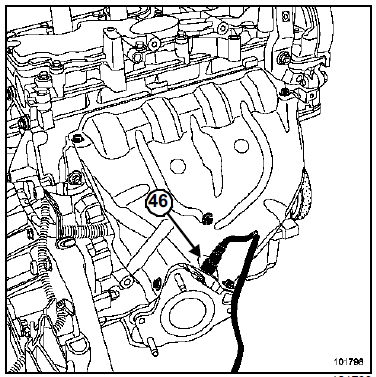

  1. Sonde à oxygène amont

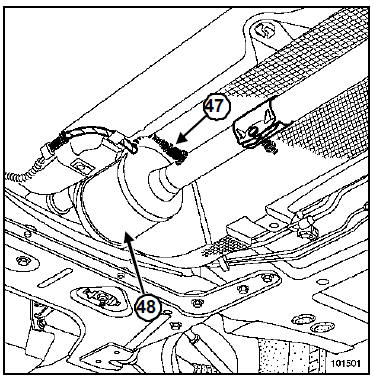

  1. Sonde à oxygène aval
  2.  Catalyseur

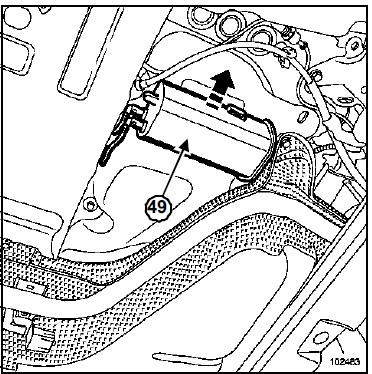

  1. Absorbeur de recirculation des vapeurs d'essence
