Revue technique Renault Megane: Sondes à oxygène
|
Outillage spécialisé indispensable |
|
| Mot. 1495-01 | Douille de 24 mm pour dépose / repose de sondes à oxygène - Entraînement carré 1/ 2" et 6 pans ext. de 24 mm |
|
Couples de serragem
|
|
| sonde à oxygène | 4,5 daN.m |
DÉPOSE

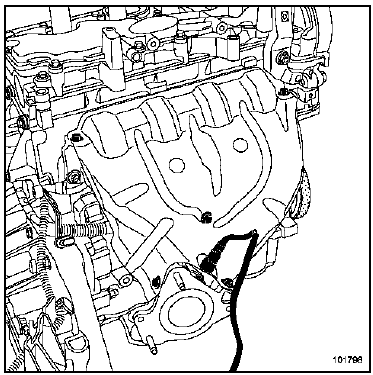

I -SONDES À OXYGÈNE AMONT
- Déposer la sonde à l'aide de l'outil (Mot. 1495-01).

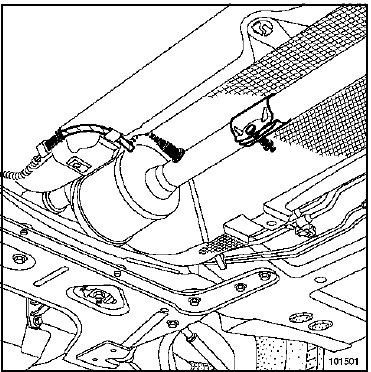

II - SONDE À OXYGÈNE AVAL
- Déposer la sonde à l'aide de l'outil .
REPOSE
- Procéder dans le sens inverse de la dépose.
| Nota : Serrer au couple la sonde à oxygène (4,5 daN.m) à l'aide d'un embout à fourche de 24 mm. |
